Solid Edge小秘訣

如何將倒斜角45度變更成C角?

剛開始接觸的使用者,可能會不習慣SolidEdge的預設值,現在讓我們來告訴你怎麼設定。

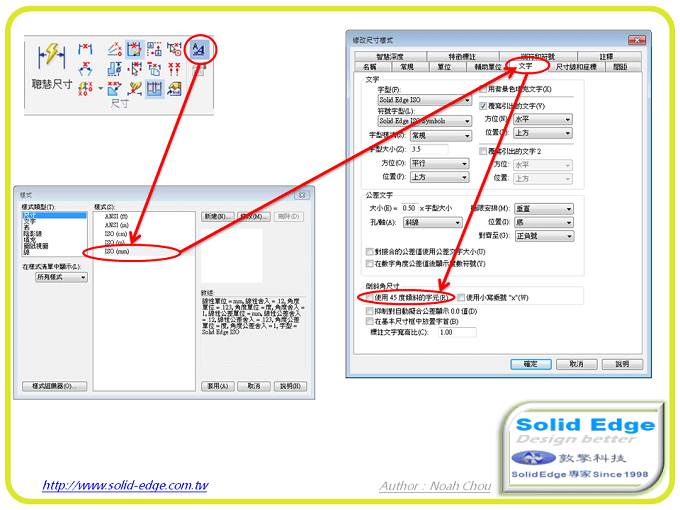

將”使用45度傾斜的字元”勾選,就可以變成C5了。

若是以後都只要顯示C角的話,請將C:\Program Files\Solid Edge ST10\Template\ISO Metric裡面的

iso metric draft.dft也做此設定並存檔,這樣以後新建圖檔都會是顯示C角。
