Solid Edge小秘訣

如何控制3D PDF模型樹內的名稱?

將Solid Edge組立件轉換為3D PDF文件時,PDF模型樹中出現的名稱是依據Solid Edge 導航者中顯示的名稱而定。

有以下兩種設定方式:

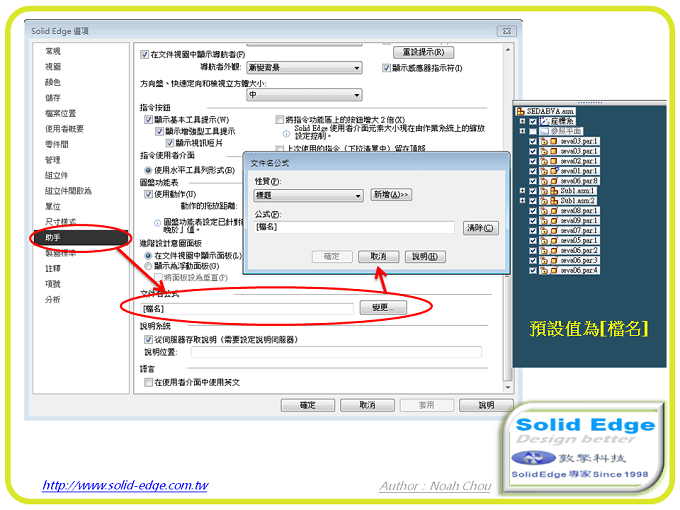

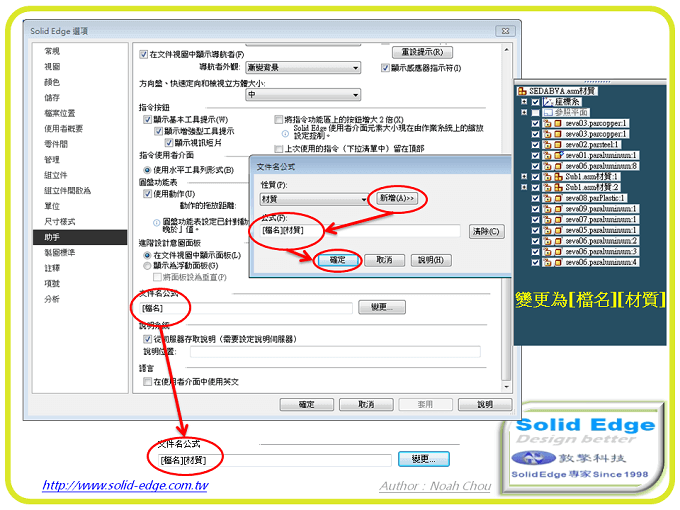

1.從Solid Edge 選項 – >助手 – >文件名公式中控制Solid Edge名稱的預設顯示。

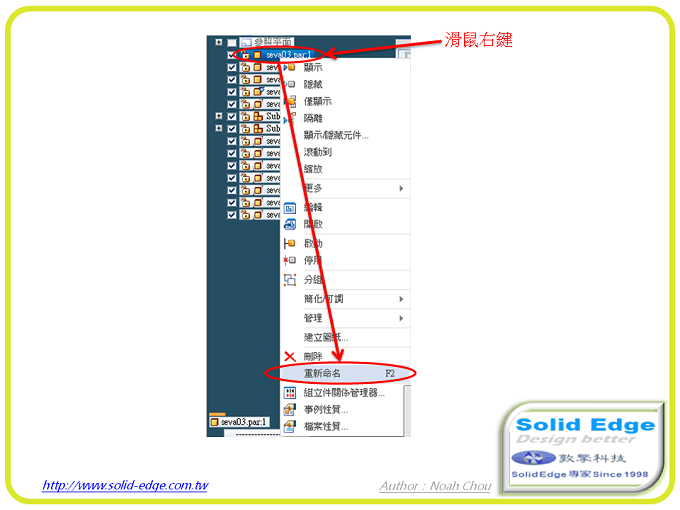

2.透過選擇Solid Edge導航者中的零件並右鍵單擊 – >重新命名來更改預設的名稱。

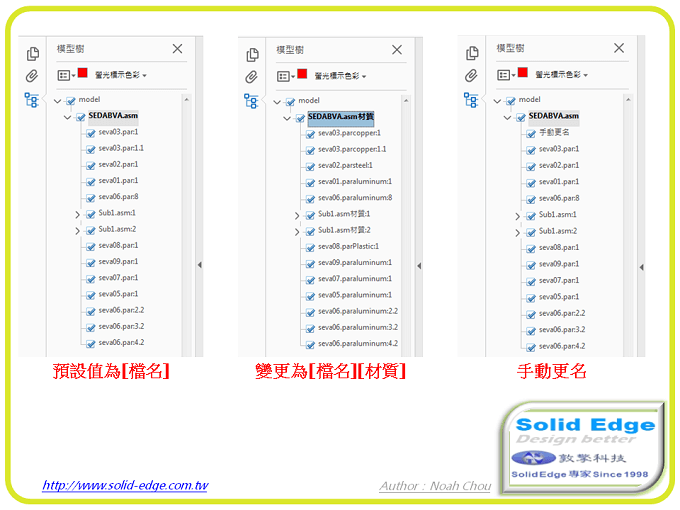

在PDF裡觀看的結果如下圖:
