Solid Edge小秘訣

組立件中進行零件複製,如何刪除多餘的複製?

在Solid Edge組立件中,使用”複製零件”指令來製作零件的陣列,
還可以設定轉向或是刪除不需要出現的陣列。

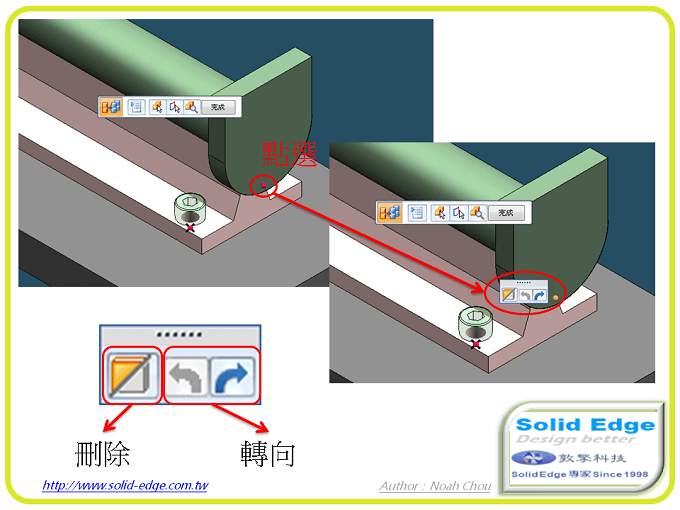

複製零件的選項完成後,在最後預覽的動作可以看到零件的生成,
且在零件上可以看到一個小紅點。

點選小紅點,即可作轉向與刪除的編修。
