Solid Edge技術通報-同步偏移關係

當我們想要在多體零件中,給與不同零件偏移關係時,
可以試試Solid Edge”面相關:中的偏移指令,此指令也已支援到可同方向設定關係。

操作步驟:

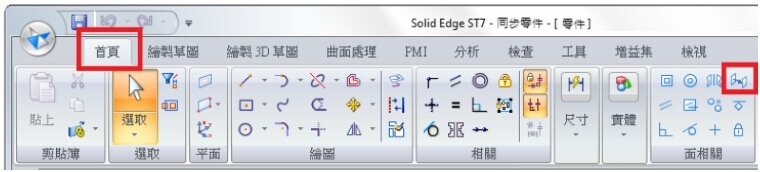

1.在同步建模環境中從【首頁】分頁,可找到【偏移】指令。

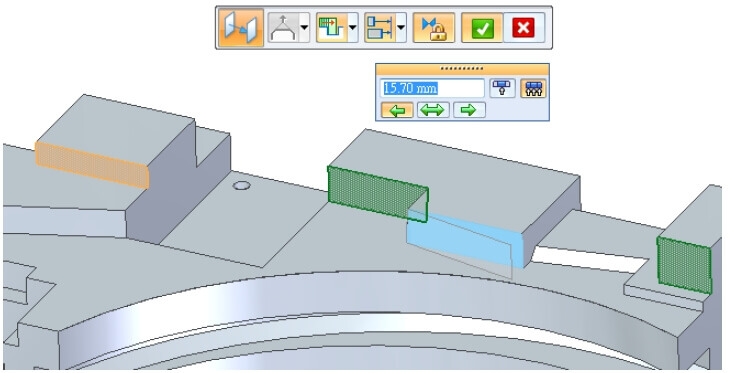

2.偏移指令可以加入同方向的關係設定,使用面相關時會即時的判定出幾何外觀的距離尺寸並可給予關係限制,也可修改距離尺寸。

3.偏移指令也可用於多體零件中,限制不同實體面保持關聯。

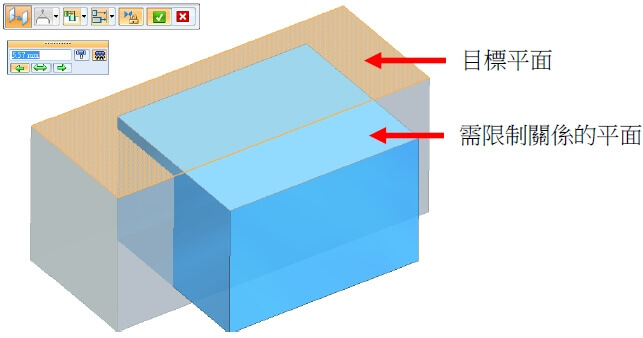

當您啟用偏移指令後,選取需要限制關係的平面及一個目標平面,即可設定兩平面當下距離關係。

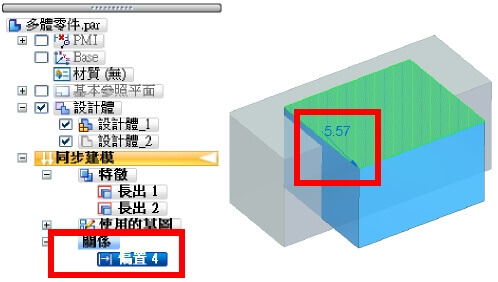

4.設定完成偏移關係後,可以藉由偏移尺寸修改位置,平面將可同時移動並保持關聯。
