Solid Edge技術通報-如何一次新增特徵至多個實體

Solid eEdge支援在多體環境下,只要單次指令就可以在多個實體上,同時產生特徵。

操作步驟:

1.如果零件檔案,是使用【首頁】頁籤→實體指令群:【新增體】所建立的零件
Solid Edge 可支援在多個體特徵中同時產生下列共同特徵。
• 除料 / 旋轉除料
• 倒圓 / 倒角
• 孔、陣列、鏡射特徵

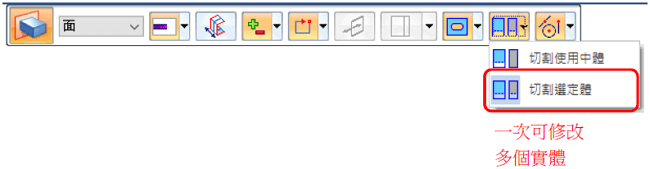

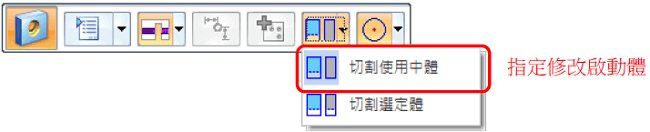

2.除料和孔特徵能『指定修改啟動體』還是『多個實體』。
• 如果除料選多個實體的選項,定義延伸後,其他實體產生特徵。

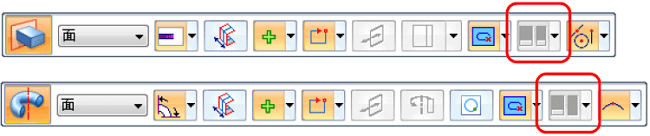

• 如果使用【新增體】指令時,選擇【長出】或【旋轉長出】的功能,此功能將不能使用。
