Solid Edge技術通報-如何用PMI尺寸標註傾斜面

發佈於 敦擎科技

在Solid Edge中透過PMI鎖定尺寸平面，標註尺寸於多重角度參考平面所繪製的零件特徵。

操作步驟:

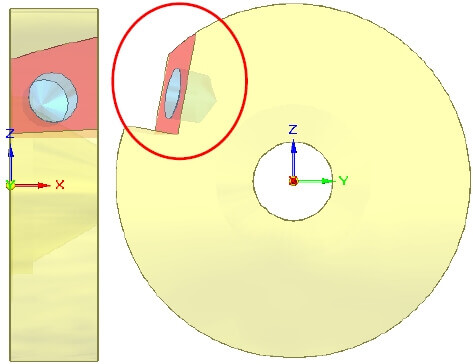

1.此為零件傾斜面的特徵

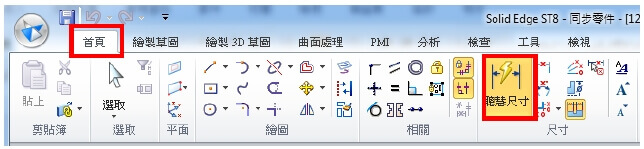

2.啟動【聰慧尺寸】指令：

3.點選【鎖定尺寸平面】

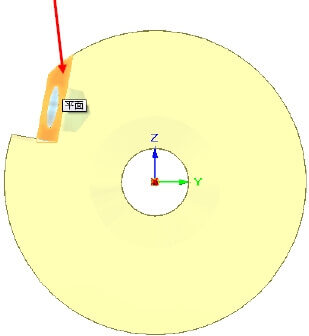

4.選定參考平面

即可完成貼合於傾斜面的尺寸標註
