Solid Edge技術通報-如何製作螺紋的尾端收斂

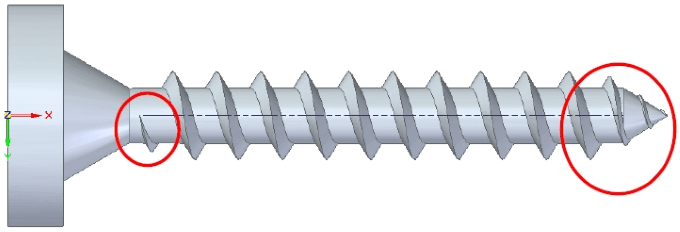

你是否想過繪製螺紋時,在尾端漸變消失,
這其實只需要一點小巧思,再搭配Solid Edge螺旋長出指令中的設定就能完成囉。

操作步驟:

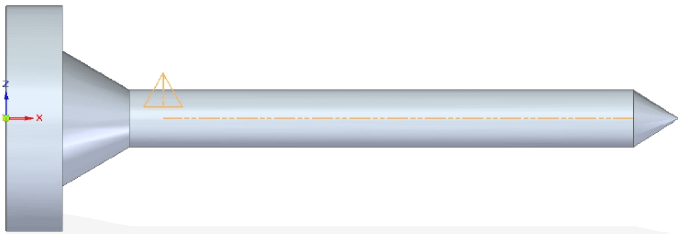

1.先繪製螺紋的草圖

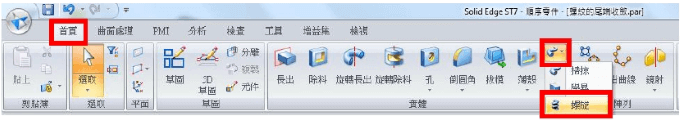

2.啟動【螺旋長出】指令:

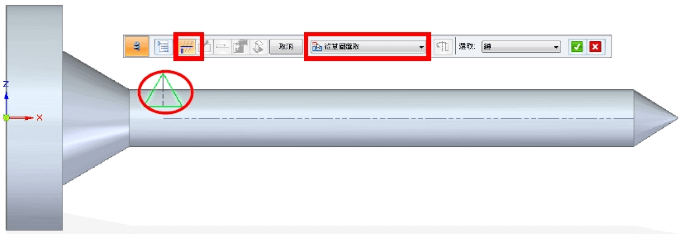

3.選擇螺紋草圖

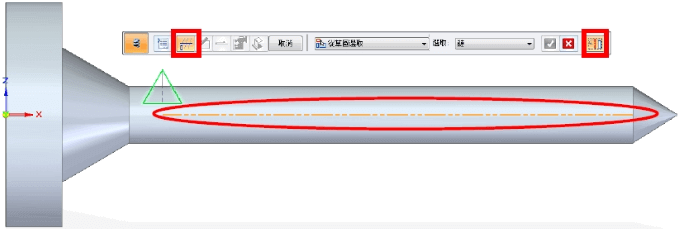

4.選擇旋轉軸

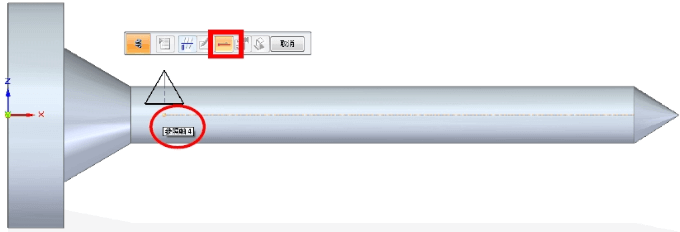

5.選擇旋轉起始點與方向

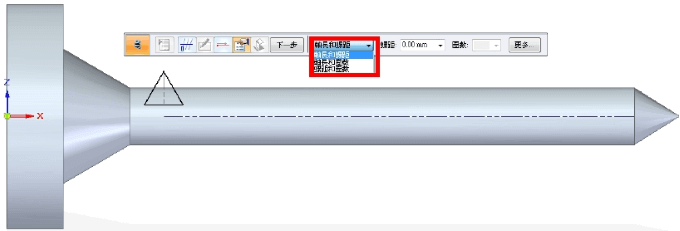

6.選擇螺旋長出條件:【螺距和圈數】

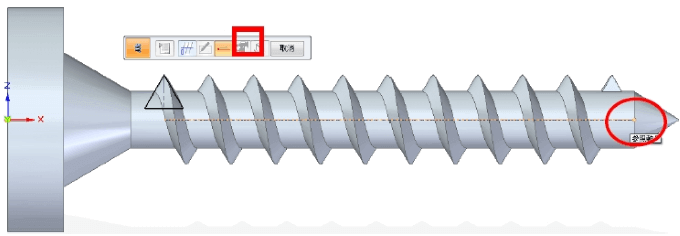

7.再次啟動【螺旋長出】指令,在選擇草圖與旋轉軸,接著不同的是起始端點

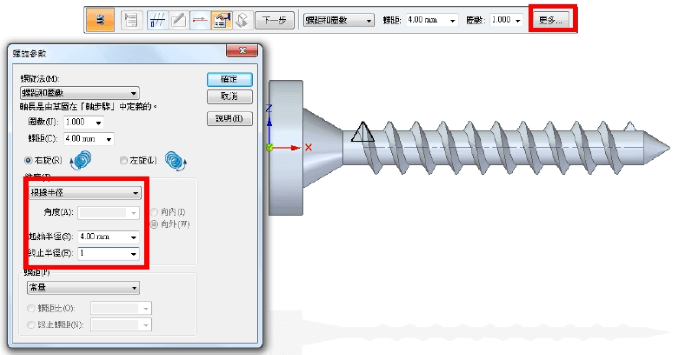

8.【更多】:【根據半徑】設定所需的參數即可完成


完成示意圖
