Solid Edge技術通報-孔資料轉換

在稍早的Solid Edge版本中,孔資料是以純文字文件(.txt)保存。
現在的Solid Edge為了方便大家整理與編輯孔資料改為Excel(.xlsx),
但Solid Edge有提供內建的轉換程式喔。

操作步驟:

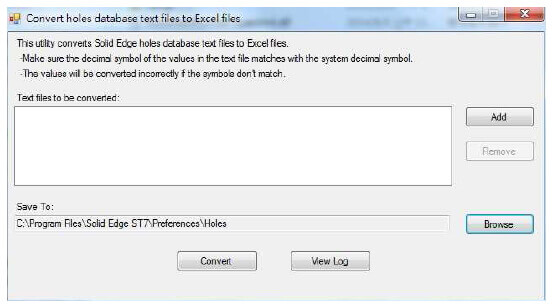

1.轉換器路徑在C:\Program Files\Solid Edge ST7\Custom\HoleDatabaseConverter\bin\Hole Database Converter.exe
(紅字的部分,依安裝路徑與Solid Edge版本有所不同)

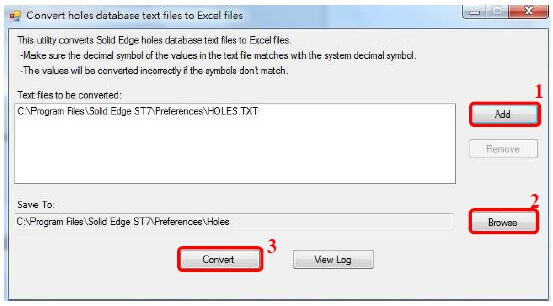

2.選擇【Add】加入舊版本的孔資料(Holes.txt),再決定檔案轉換儲存路徑。

3.執行【Convet】,轉檔成功後即可看到下方訊息。

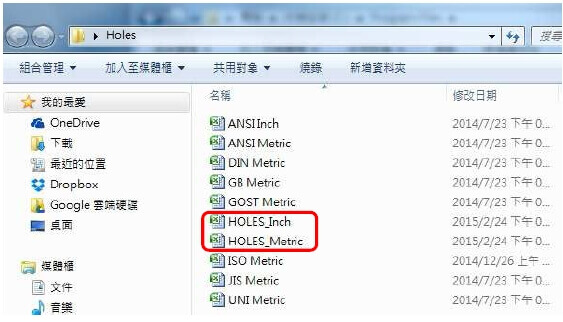

4.開啟轉檔後資料夾路徑就可找到轉換後的孔資料。

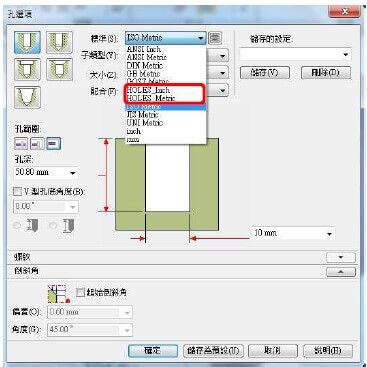

5.在Solid Edge的【孔】特徵功能中,在選項中即可找到舊資料。
