Solid Edge技術通報-工程圖明細總表與次表

Solid Edge在產生工程零件明細表時,可以將總組立中標示所有次組立的明細歸類為一個總表,
另外還可以同時在產生次組立件下階的所有零件明細表。

操作步驟:

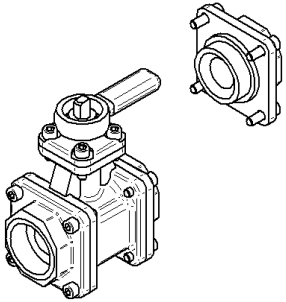

1.在工程圖中,放置一個總組立零件與一個次組立件

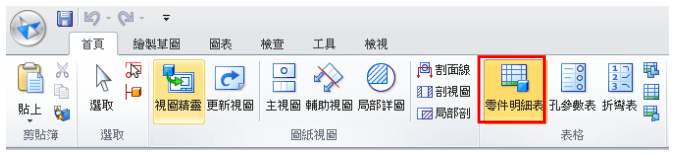

2.點擊零件明細表指令

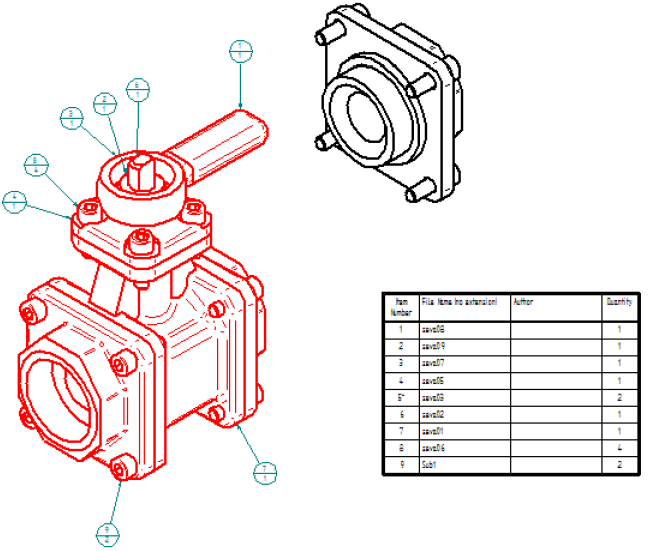

3.選擇總組立視圖並放置零件明細總表

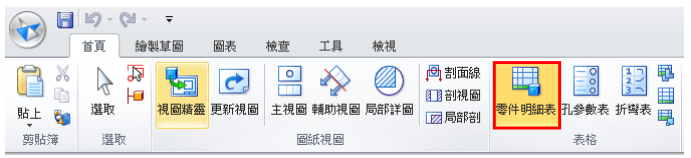

4.再次點擊零件明細表指令

5.取消關連性按鈕

接著點擊次組件視圖

6.點擊選定次組件按鈕

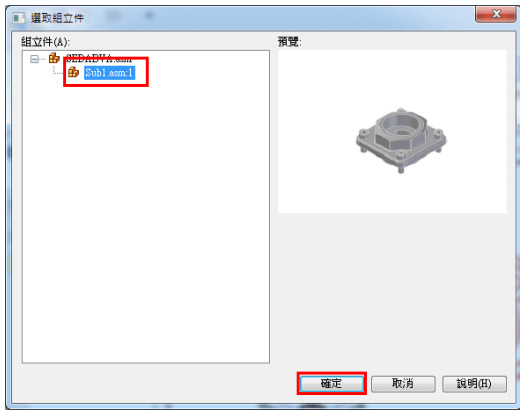

選擇次組件→確定

7.完成總組件與次組件的零件明細表
