Solid Edge技術通報-工程視圖依線型顏色分圖層

Solid Edge工程圖中的圖層分類是依照單個視圖來分類,

若想在匯入AutoCAD中使用時,像傳統習慣依照線型與顏色分類是可透過轉換精靈設定轉存後完成。

操作步驟:

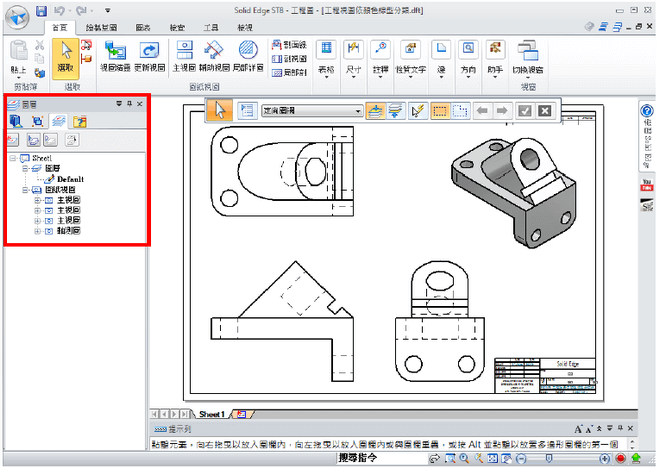

1.Solid Edge工程圖原訂的圖層分類如下圖:

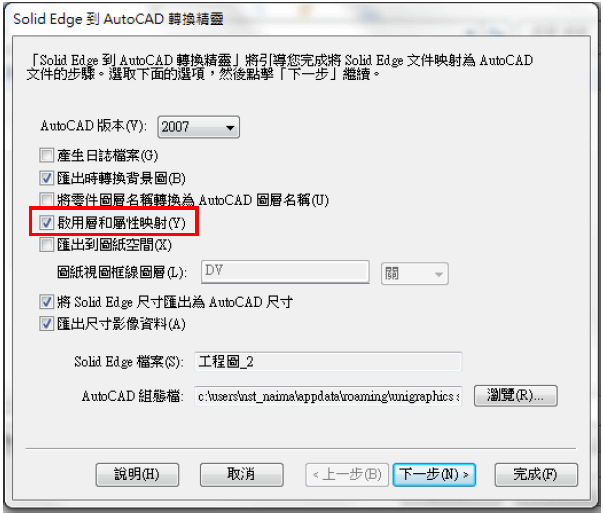

2.另存新檔設定:應用程式按鈕→另存新檔→存檔類型(dwg)→選項→勾選(啟用層和屬性映射) →下一步→下一步

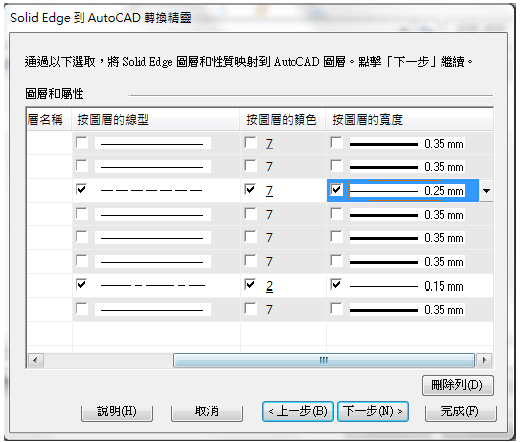

3.圖層和屬性設定:下一步設定直到完成存檔
(1)勾選(按圖層的線型)→點擊下拉清單選擇線型
(2)勾選(按圖層的顏色)→此顏色代號可由下兩步驟的視窗中看見
(3)勾選(按圖層的寬度)→點擊下拉清單選擇線寬


4.轉入dwg:應用程式按鈕(檔案類型dwg)→開啟舊檔

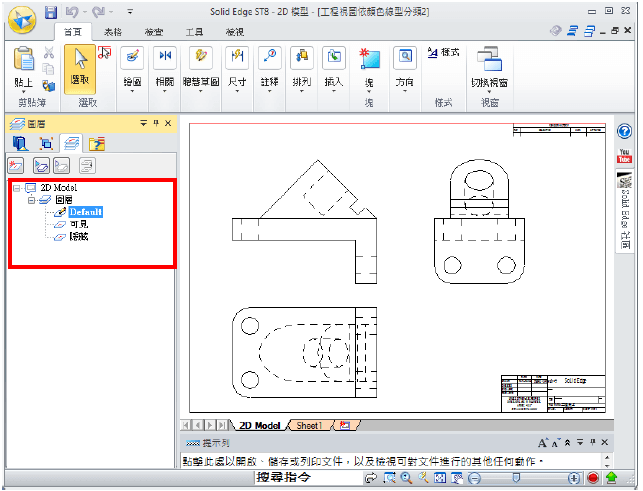

如下圖顯示圖層已依照線型分類
