Solid Edge技術通報-機構模擬_抑制變數

Solid Edge技術通報-機構模擬-抑制變數

Solid Edge ST10以前,機構模擬需要透過馬達的控制,
馬達的使用也要計算距離與角度,才能正確的呈現機構運動。
現在只要將物件用組立關係定義好每個階段的位置,
透過既有的組立關係變數並配合線性馬達,就能達成包含旋轉角度且較為複雜的機構模擬。

操作步驟:

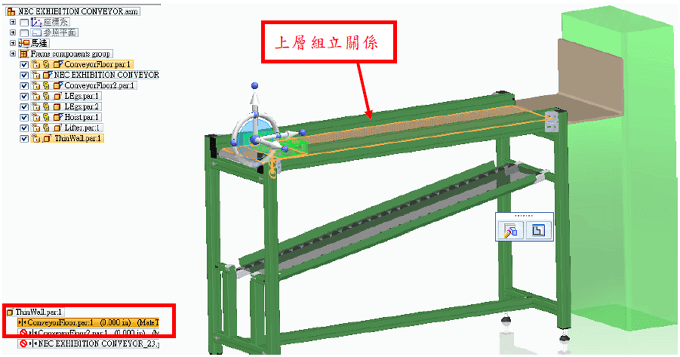

1.在總件的檔案中把需要模擬的零件定義好每個階段需要的組立關係,目前未使用到的要先抑制停用。
Solid Eedge技術通報-機構模擬-抑制變數
Solid機構模擬-抑制變數

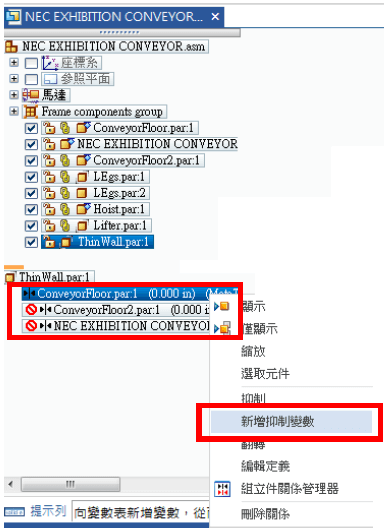

2.將組立關係透過右鍵加入在抑制變數中。
Solid Edge技術通報-機構模擬_抑制變數

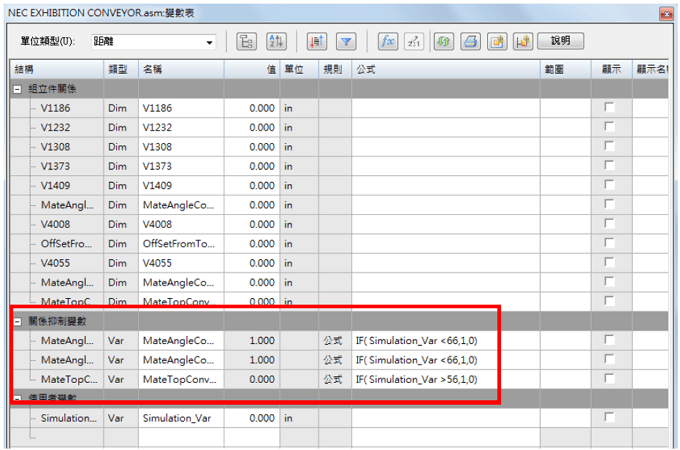

3.變數表中確認是否正確加入抑制變數。
Solid Edge技術通報-機構模擬-抑制變數

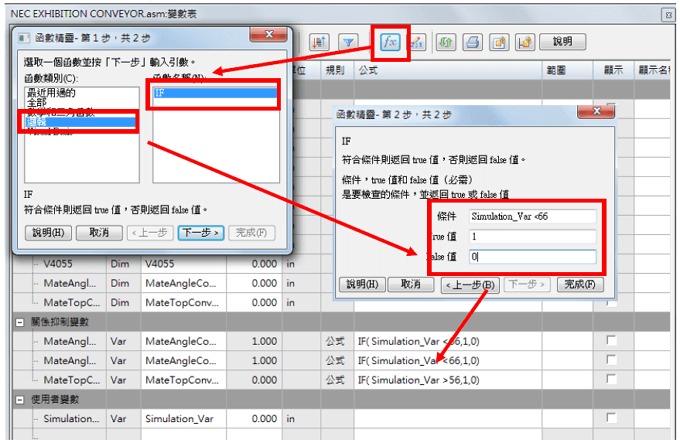

4.使用公式建立邏輯函數IF,給予條件做為組立關係的啟用與關閉Solid Edge技術通報-機構模擬-抑制變數

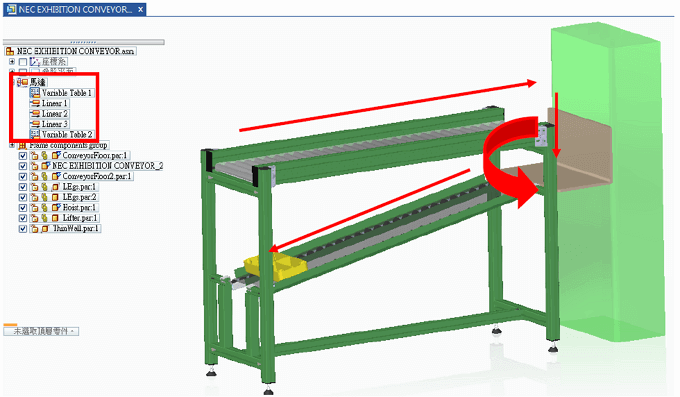

5.配合線性馬達及組立關係,達成由上層下降後在轉角度並走下層的機構模擬。
Solid Edge技術通報-機構模擬-抑制變數
