Solid Edge技術通報-沿曲線陣列應用

您可能知道,”沿曲線陣列”指令可以選擇物件面上的草圖來進行,
但其實自行繪製的3D草圖路徑,也可以使用”沿曲線陣列”指令喔。

操作步驟:

1.使用Solid Edge裡的平面工具,建立需要的參考面並繪製草圖。
要訣在於規劃多個參考面,各自繪製草圖再拼接出想要的路徑。
範例圖片中使用三個草圖做連接(草圖9、草圖12、草圖14),右側草圖為旋轉視角的結果。

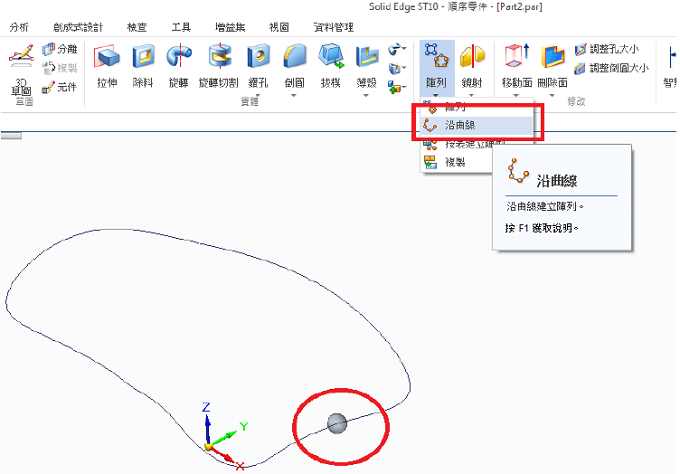

2.在路徑上繪製需要的特徵,使用沿曲線陣列指令。

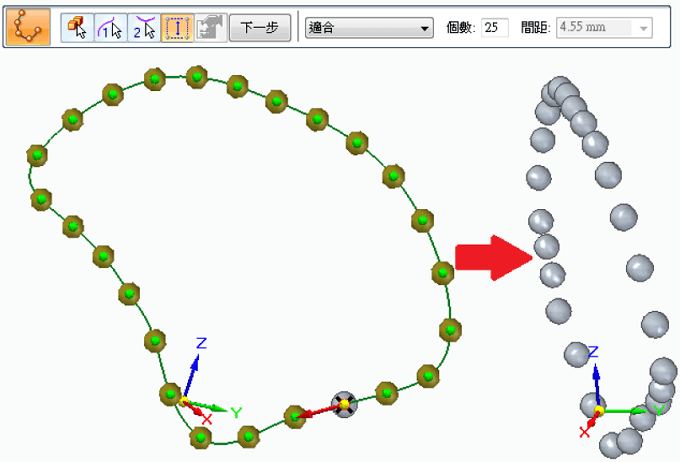

3.指令中選擇特徵,選取路徑跟錨點,輸入要陣列的數量,
圖片中可以看到完成3D 路徑的陣列。
