Solid Edge技術通報-用”設計意圖”幫助工作

Solid Edge在2015時,增強即時規則自動辨識的功能,並將指令文字化讓用戶能一目瞭然。

操作步驟:

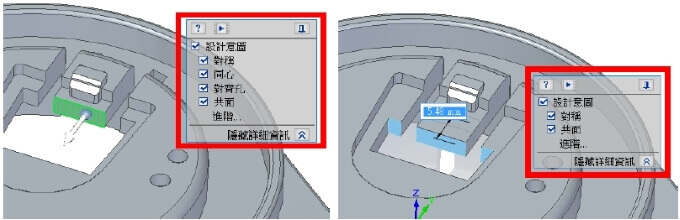

1.當修改同步建模模型時,設計意圖面板會自動開啟,
應用到的幾何關係會被顯示在面板中,可透過面板的勾選切換控制模型條件。

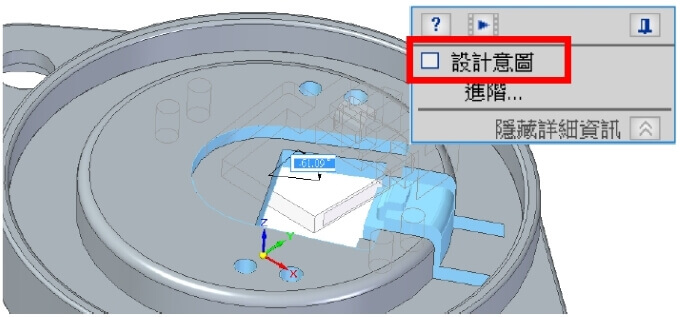

2.當設計意圖取消勾選,即可停止幾何關係的控制

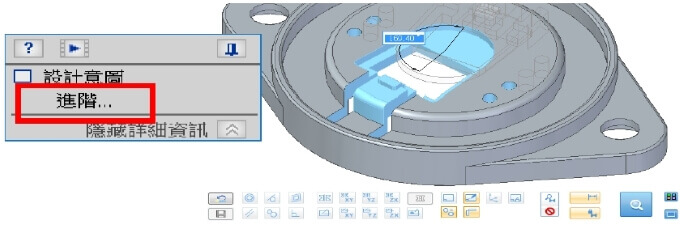

3.如需更多的幾何關係,可以點擊視窗中的【進階】選項或是鍵盤中的【V】即可開啟進階即時規則。

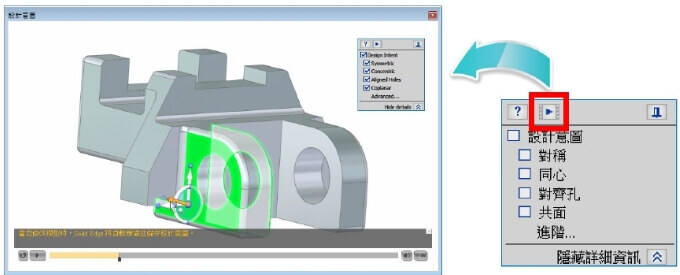

4.如需即時的影音教學,可以點擊視窗中的播放按鈕,即可開啟原廠影音播放。
