Solid Edge技術通報-用3D草圖快速佈管

Solid Edge ST10將管路模組中的快速布管(PathXpres)功能,增添到組立環境中3D草圖的工具列中。
提供使用者在一般組立環境下,也能使用與管路模組快速布管一樣的功能。

操作步驟:

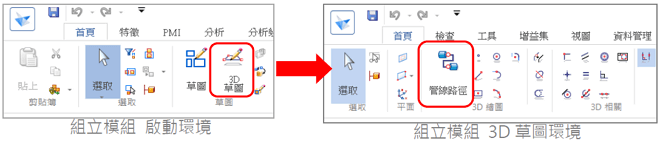

1.組立模組→首頁頁籤→3D草圖指令→管線路徑。


此功能與「管路模組」中的【快速布管】功能相同(如右圖)

2.啟動【3D草圖】指令後【管線路徑】在選擇圓型邊時會自動定位圓中心。

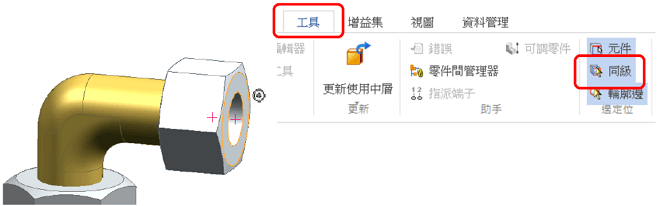

PS:組立環境下,必須開啟【同級】功能,才能夠選擇到零件的邊線。

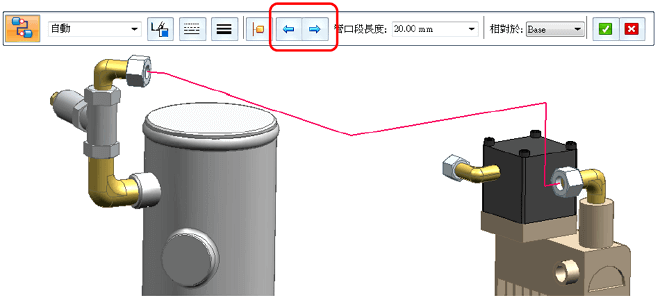

3.選擇【管線路徑】,定義起始端與終止端後,可透過箭頭挑選管線路徑。

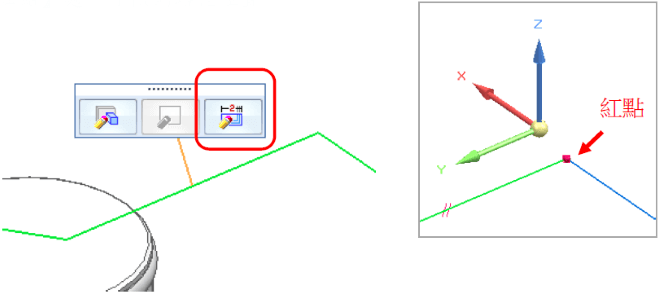

4.使用 3D 草圖-管線路徑功能完成後,還可以透過【動態編輯】選擇線斷轉角的【紅點】處,可微調路徑位置。
