Solid Edge技術通報-用Excel表完成陣列

在已知尺寸位置的條件下,想要快速完成不規則陣列的特徵時,
Solid Edge可以透過導入excel表格一次性的完成。

操作步驟:

1.此為單一螺絲座的特徵

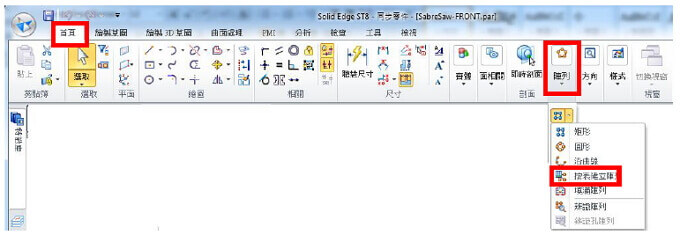

2.啟動【按表建立陣列】指令:

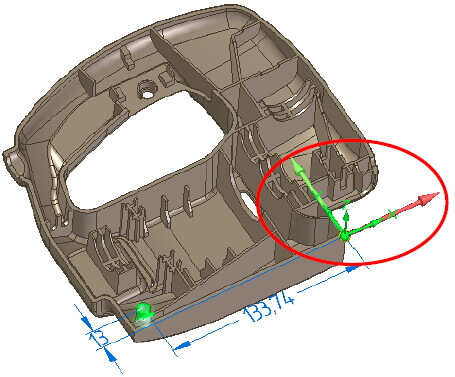

3.點擊座標系,重新定義特徵參考原點

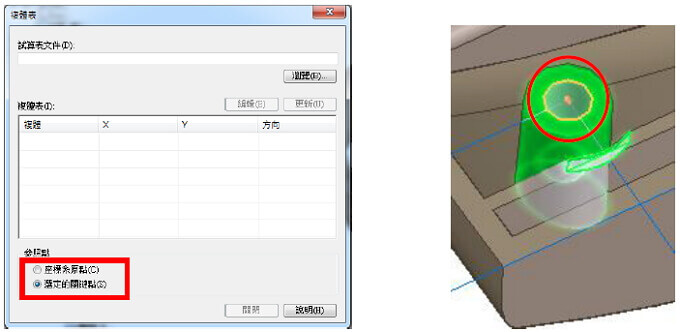

4.選擇旋轉起始點與方向

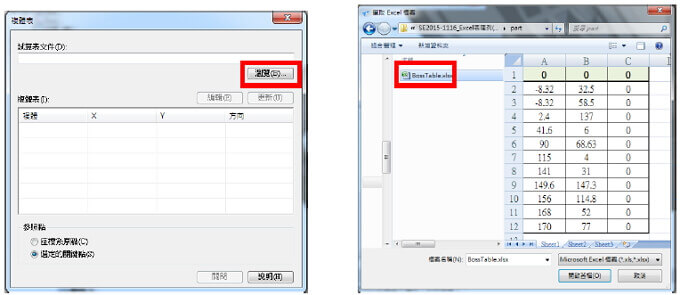

5.瀏覽選擇excel表

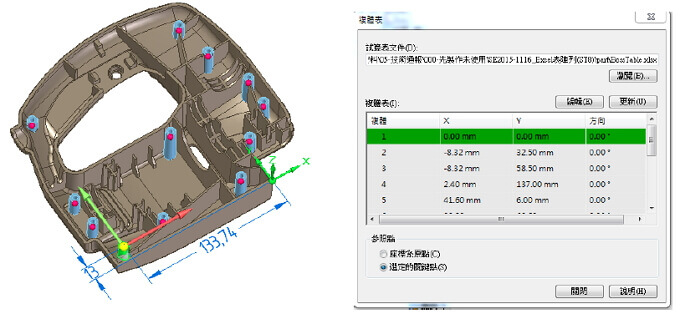

6.預覽陣列特徵

7.點擊確認鈕


大功告成
