Solid Edge技術通報-簡化零件特徵

在零件環境中當特徵複雜的時候,Solid Edge 可以透過簡化的方式將零件特徵簡化,
可以提高複雜特稱檔案的處理速度,並可以在組立件中切換簡化及設計模式。

操作步驟:

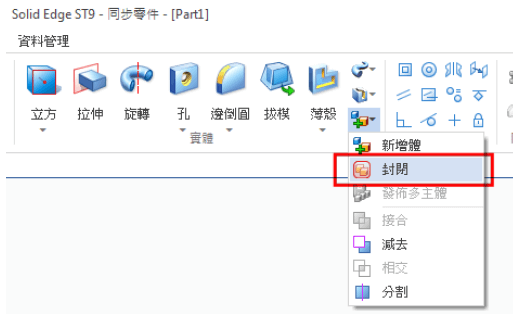

1.指令位置如圖所示

2.啟動指令後,首先決定要做簡化的選取方式


接著,選擇要簡化的類型

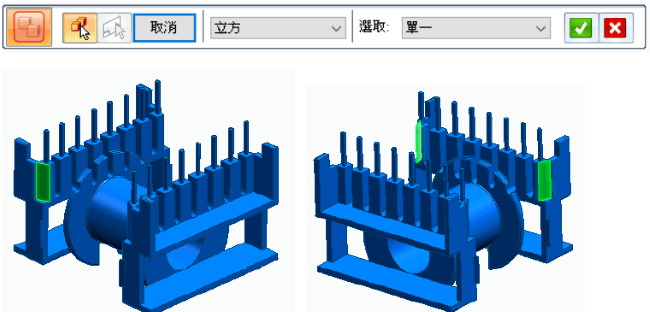

3.選擇兩側決定簡化體的長、寬、高,按下接受

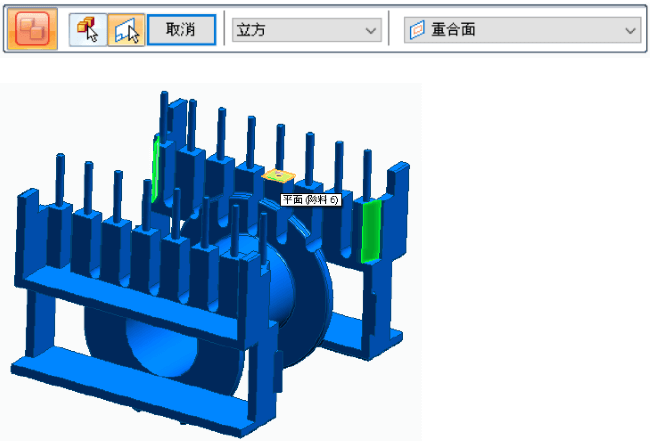

4.最後,決定長出簡化體的基準參照面即可完成。

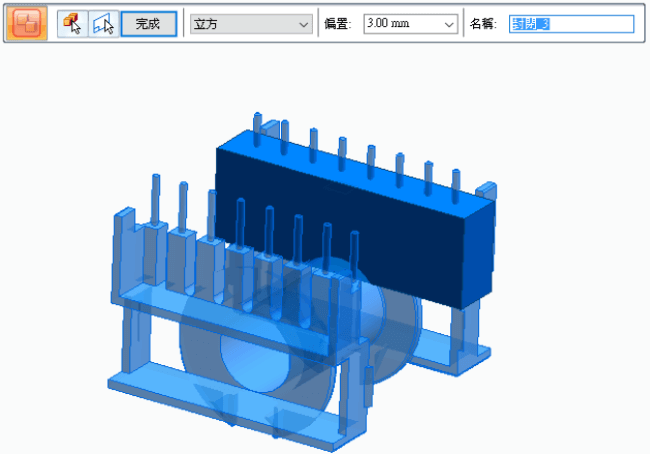

完成時,還可以調整簡化體的偏置值

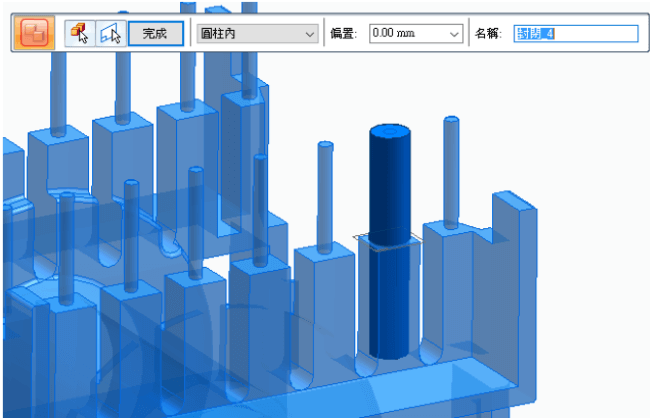

甚至還可以切換簡化體的類型,圖示為不同條件(長寬高),選擇圓柱內的選項情況
