Solid Edge技術通報-精準的網格劃分

Solid Edge Simulation提供了自動劃分網格的功能,讓研發工程師使用起來更方便。
但其實Solid Edge Simulation也提供了更精準的網格劃分方式喔。

操作步驟:

1.當使用【分析】計算曲面模型強度時,進行劃分網格指令時,

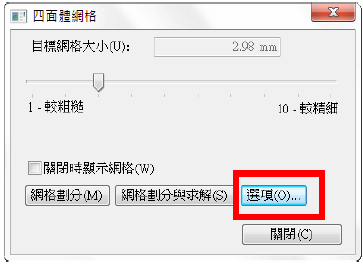

內部網格增長可透過【選項】內容做更多的相關設定。

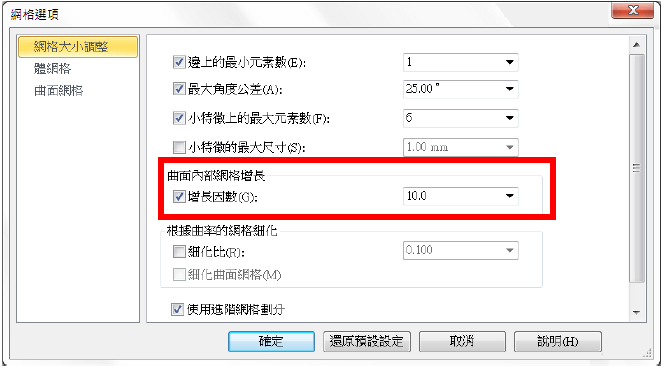

2.網格選項中有曲面內部網格增長,透過增長因數設定單元可更精確的計算結果。

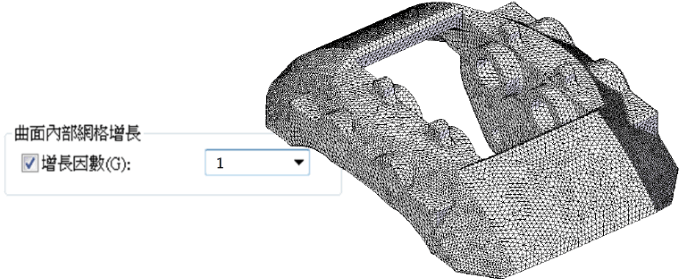

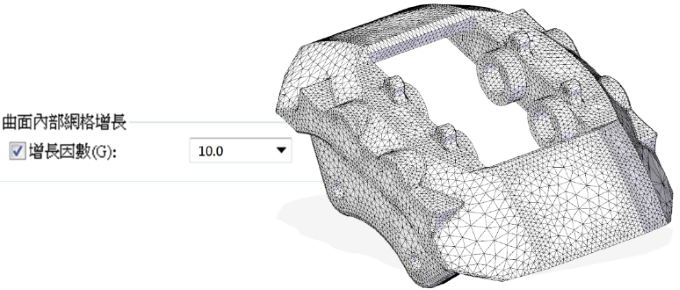

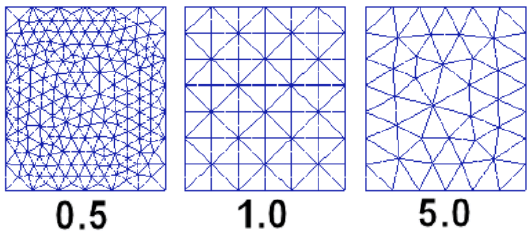

3.增長因數為控制網格大小的設定係數,它是繞曲面周長的元素的平均大小的倍數。
如果要減少網格的大小,請使用 0 和 1 之間的數值;
要增加大小,請使用大於 1 的值。增長因數的數值越小,系統運算所花費的時間也就越長。
