Solid Edge技術通報-組立零件快速複製

問題情境:
在組立中,遇到多個相同的零件需重複性組裝時,可以依現有組裝好的相關設定,瞬間自動完成多個零件的複製。

操作步驟:

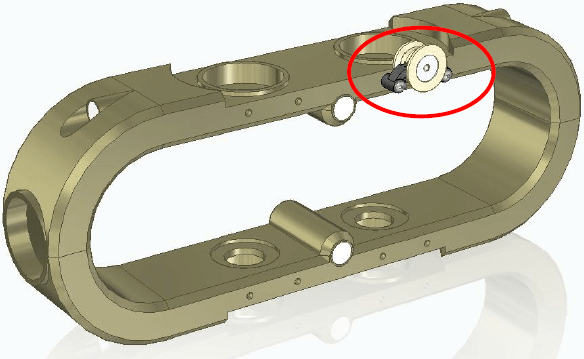

1.先完成一個零件的組裝。

2.啟動指令

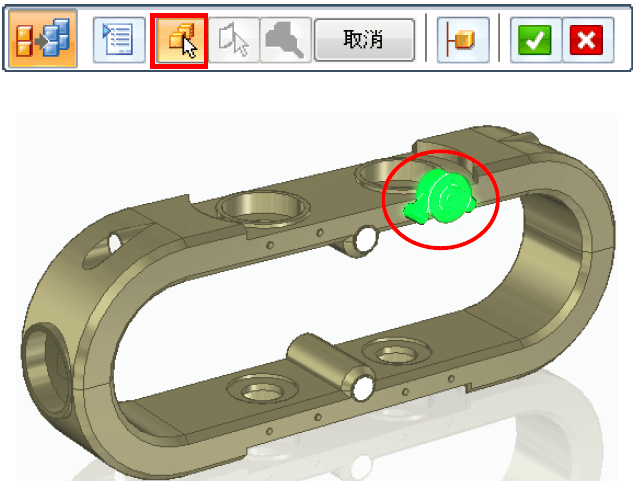

3.選擇已組裝好的零件。

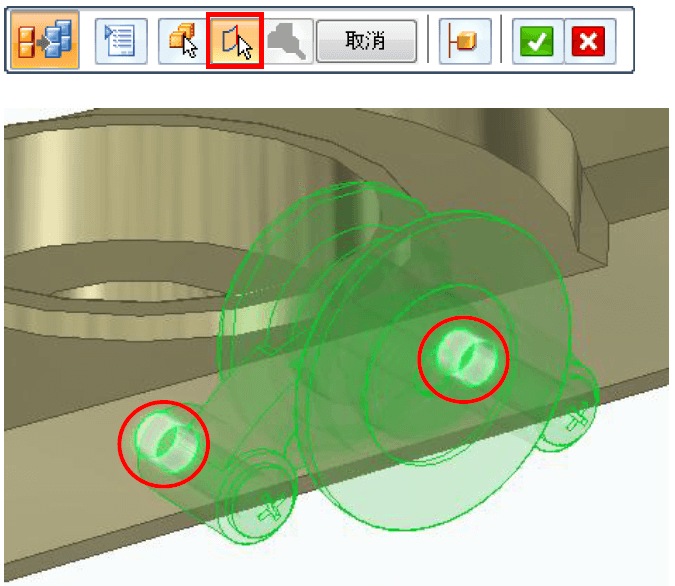

4.選擇組裝關係。

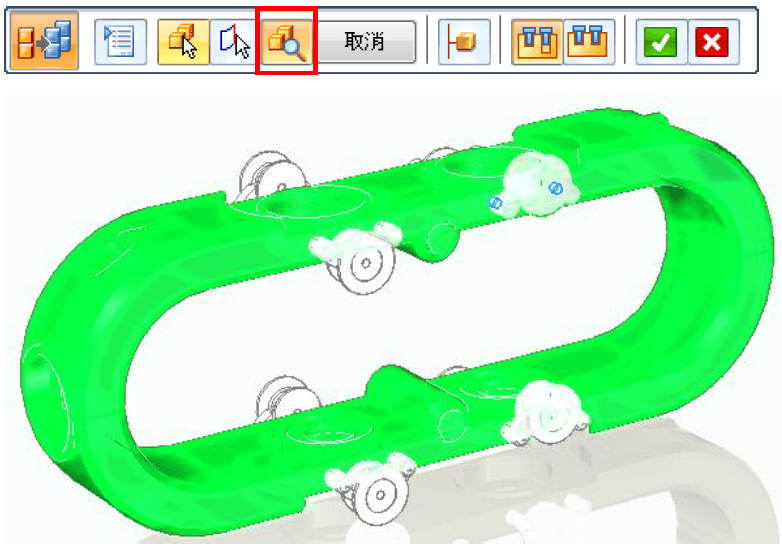

5.選取零件讓系統搜尋偵測相對的特徵。

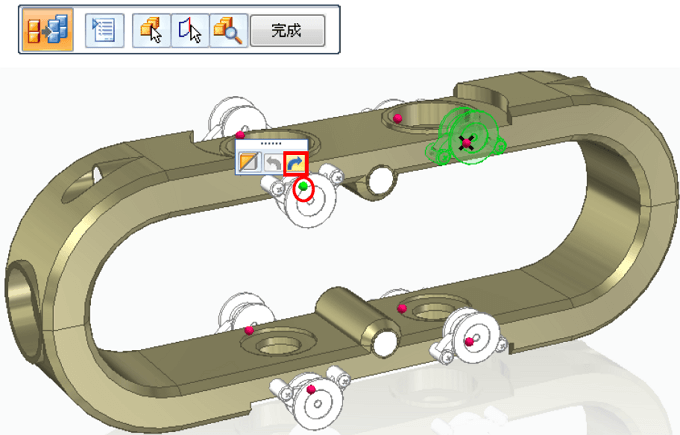

6.若組裝方向不正確,可點選綠色小球(如圖中所示)切換方向。

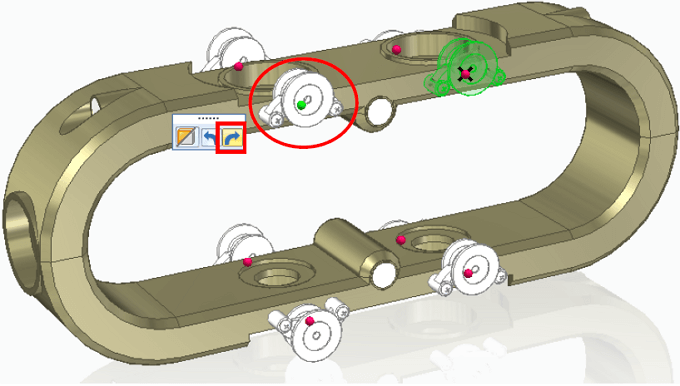

7.切換箭頭直到方向正確

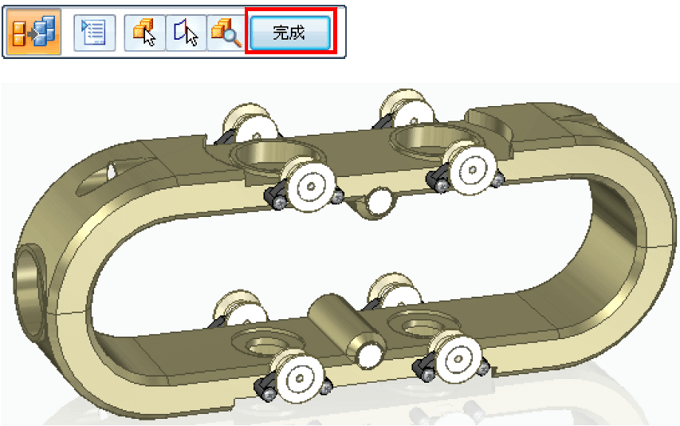

8.確認所有設定後,點擊完成。
