Solid Edge技術通報-縮放體指令

Solid Edge 可直接將模型縮放大小並保有特徵;這項操作能同時應用於順序和同步模型。

操作步驟:

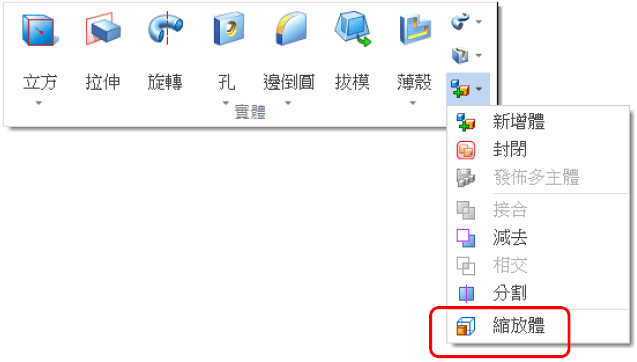

1.零件模組→首頁頁籤→實體指令群→新增體→縮放體

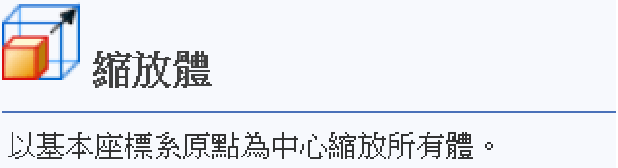

2.啟動縮放體指令:

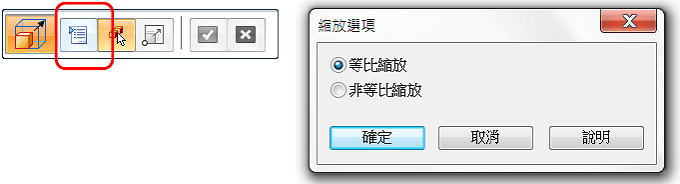

3.第一步驟:選擇【縮放選項】可調整等比/非等比縮放

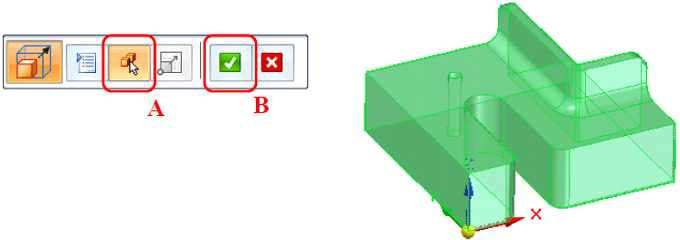

4.第二步驟:選擇模型(A),確認模型(B)


5.第三步驟:等比縮放,設定模型整體比例(C),選擇縮放基準點(D)
