Solid Edge技術通報-草圖陣列零件

問題情境:
組立過程中如果有相同設定的陣列需求時,可重複使用次組件的陣列草圖,
不需要再重新繪製陣列草圖在組立件環境中,加快設計的流程。

操作步驟:

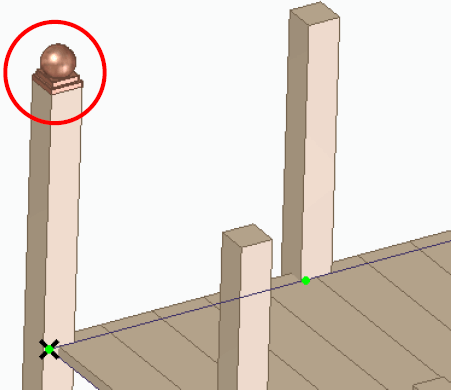

1.首先將要陣列的零件先進行組立

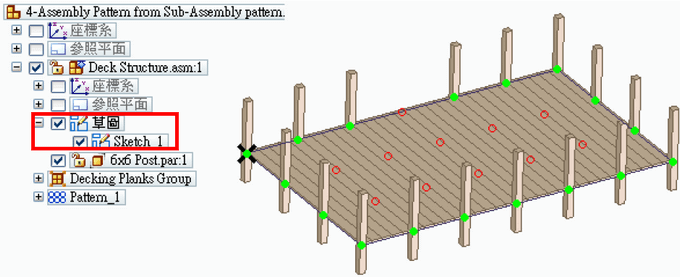

2.再開啟先前做過陣列的草圖特徵。

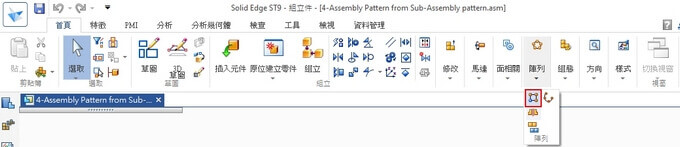

3.啟動陣列的指令。

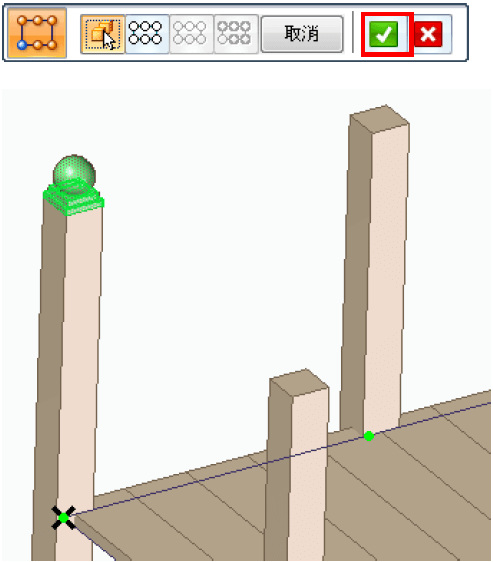

4.選擇要陣列的物件後,按下確定按鈕。

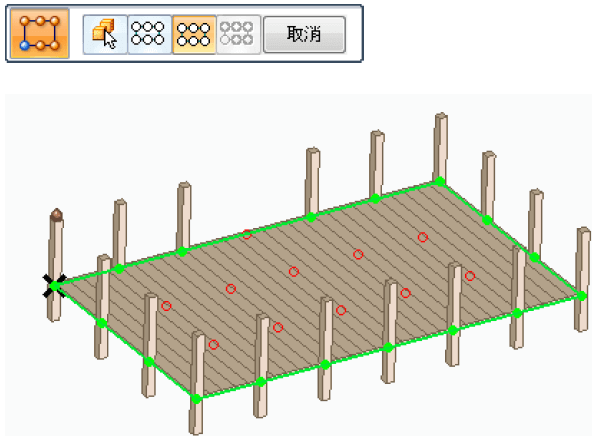

5.選取陣列零件,如亮綠色的草圖。

6.選取陣列特徵,如亮綠色的草圖。

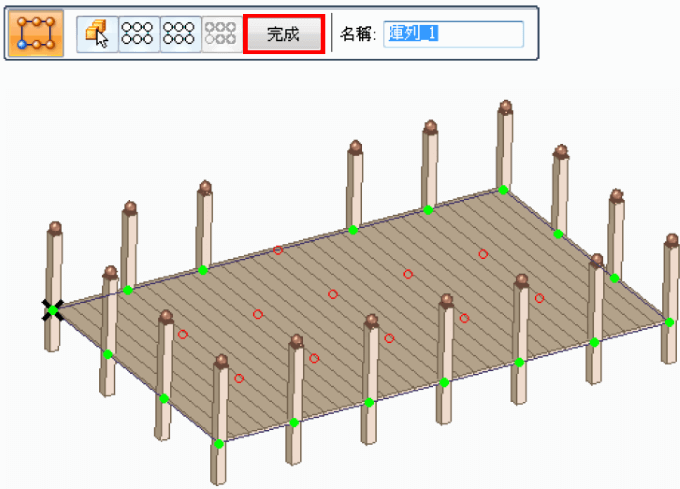

7.完成陣列。
