Solid Edge技術通報-複製零件

在Solid Edge組立環境當中可以透過複製零件指令,能選擇多個零件在不同組立條件下,依照選定零件自動判讀放置。

操作步驟:

複製零件指令是使用指令定義『來源』方位/原點,組裝於其它部件的『目標』方位/原點,產生陣列零件或次組件的特徵。

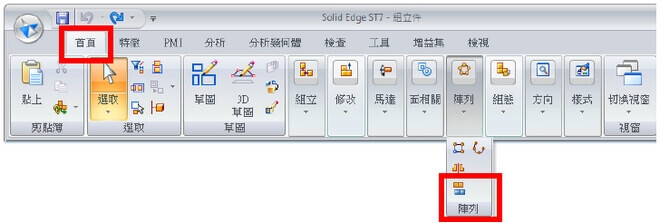

1.在組立環境中從【首頁】分頁,可找到【複製零件】指令。

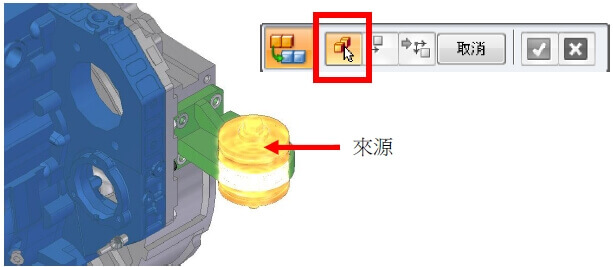

2.選取需複製的零件或次組件為『來源』,選取後點擊接受。

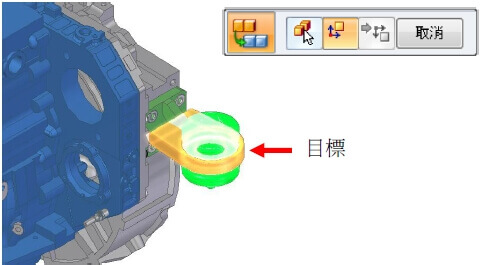

3.定義起始零件為『目標』。

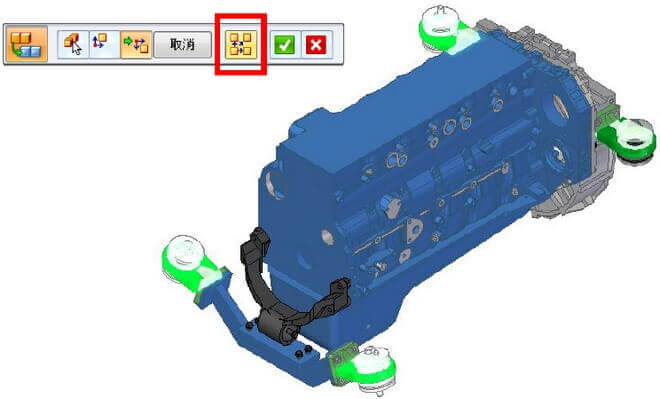

4.點擊「選取符合所有的事例」按鈕,Solid Edge將自動選取所有相同的零件作為目標放置,選取後點擊接受即可完成。
複製零件指令會將『來源』放置於『目標』相對位置上,且判讀依據不受到角度、組立關係等影響。
