Solid Edge技術通報-調整鈑金展開方向

當選擇鈑金基準點展開後,若覺得不盡理想。
Solid Edge ST9支援鈑金展開後,可調整角度方向重新定定義展開後的方向。

操作步驟:

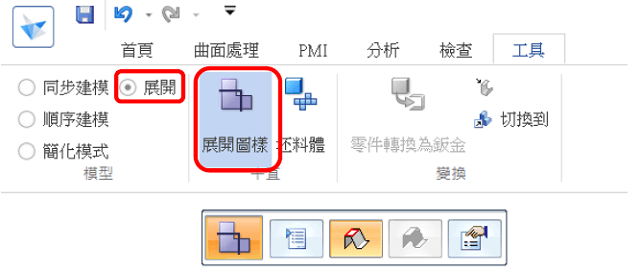

1.此指令需要先將鈑金件展開,請使用工具頁籤→模型→展開→展開圖樣指令
先將鈑金模型展開。

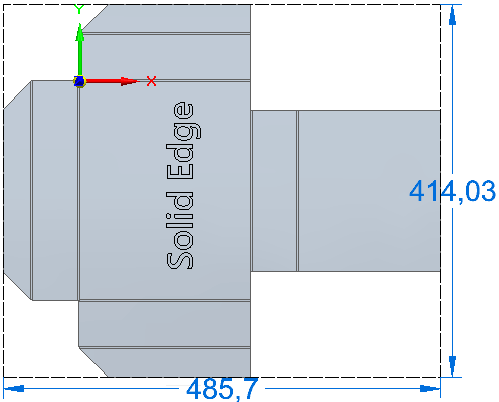

2.如果這時候展開的圖面方向,須要再調整,使用者可以重新定義展開後的方向。


3.修改角度與位置的方式為,點選首頁頁籤→修改→使用旋轉面指令。
(移動面指令,也可以用於調整展開後位置)

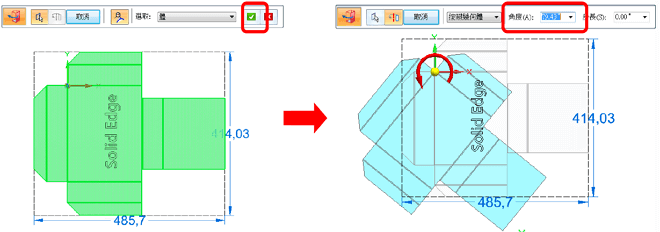

4.接著選取展開平面,並決定選轉軸,與輸入角度參數。


5.點擊指令列上的「完成」按鈕,即可得到新的展開位置。
這個方式可在展開後,仍保留在 XY平面,本身尺寸關聯性與蝕刻的位置會一併更新。
