Solid Edge技術通報-辨識幾何陣列

當外來檔的模型轉入Solid Edge後可針對相同的重複幾何進行辯識,
透過系統即可辨識出矩形陣列或圓形陣列,並能重新定義陣列特徵。

操作步驟:

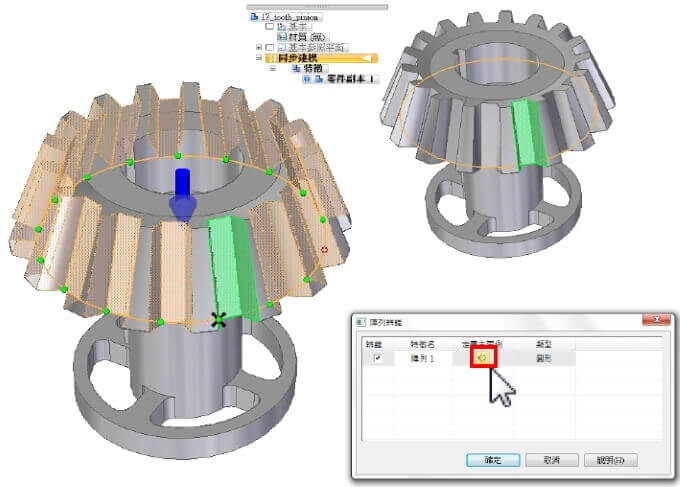

1.辨識陣列指令:當模型轉入後執行【首頁】頁籤→陣列指令群
【辨識陣列】指令→點選滑鼠右鍵確定後→辨識陣列彈跳視窗出會出現→在對話框中點選【確定】接受即可。

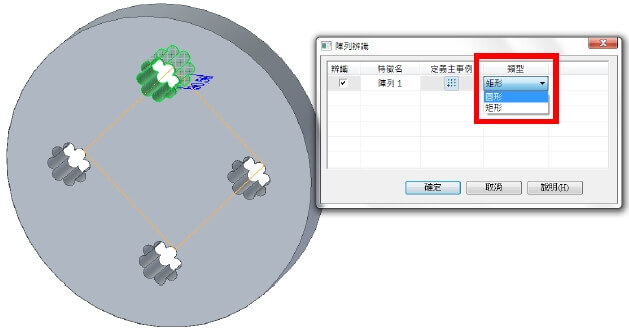

2.修改陣列類型:進行陣列辨識時,當特徵佈局的狀況可同時滿足矩形與圓形陣列時,
對話框中會出現兩種特頪型可做選擇。

3.當模型轉入後透過幾何判斷,我們能夠更加精準快速的修改外來檔案的幾何特徵,發揮更大的使用效率。
