Solid Edge技術通報-隱藏組立件內部結構

我們很常需要將檔案提供給客戶配置使用,當檔案轉出給客戶時。
基於安全性,往往不希望將內部結構呈現出來,而Solid Edge ST10 提供了解決辦法。

操作步驟:

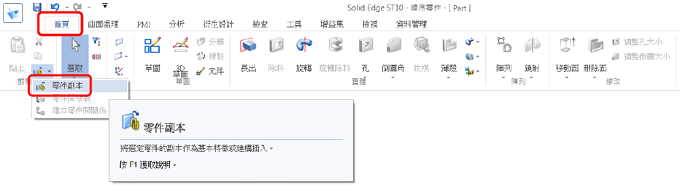

1.進入零件模組→首頁頁籤→【零件副本】指令。

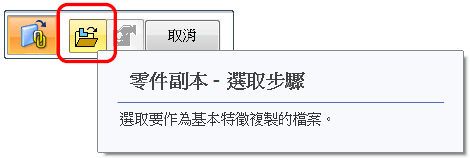

2.選取步驟→選取 預備轉出的組立件。

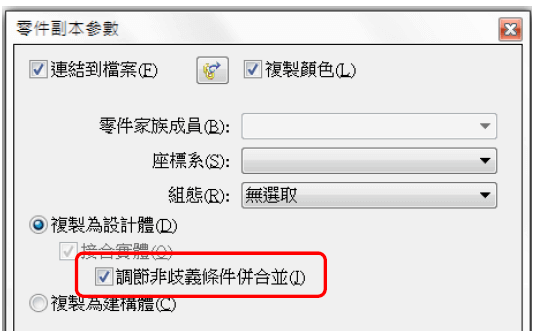

3.零件副本參數→勾選 調節非歧異條件並合併(J)。

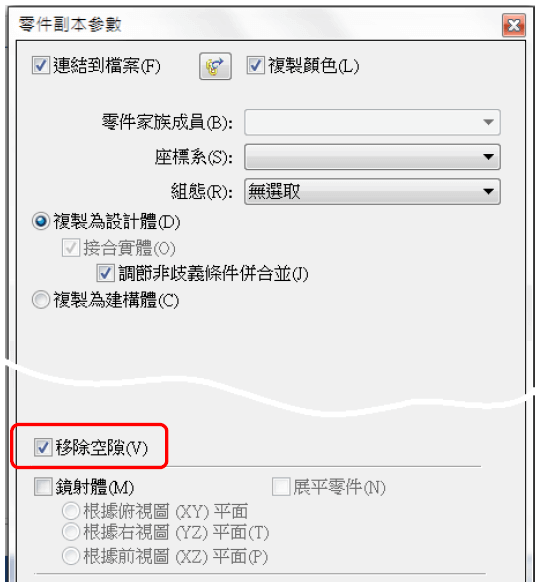

4.零件副本參數→勾選 移除空隙 (V) →完成。

5.完成後【另存新檔】轉出成一般的通用檔案(parasolid,stp,iges),將不會看到內部細節。

示範影片
