Solid Edge技術通報-3D草圖

一般要建構3D的草圖時,需要在不同參考平面上繪製草圖;
Solid Edge可以直接透過3D草圖的功能在工作區裡繪製3D的草圖輪廓;運用在建立管路時更為方便。

操作步驟:

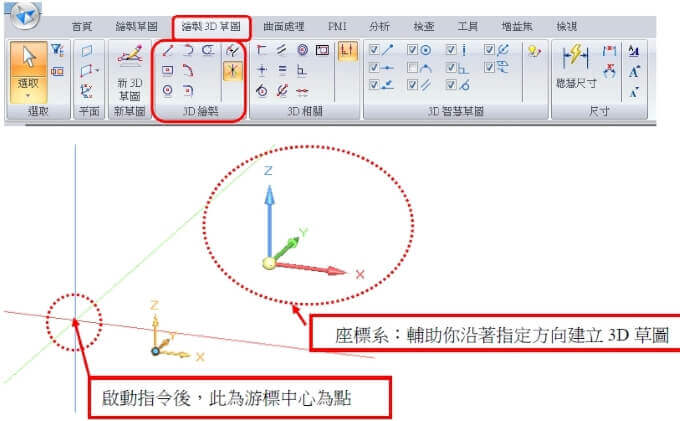

1.指令位置:

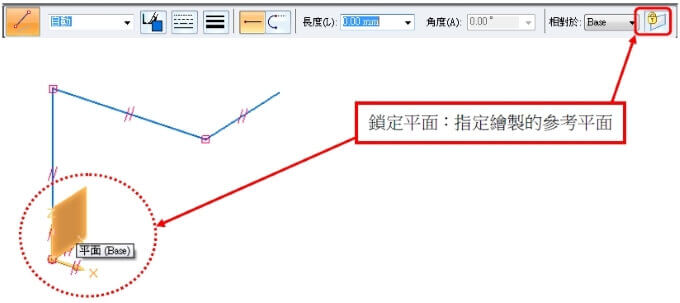

2.繪製管路路徑:沿著軸與參考平面繪製3D空間上的草圖輪廓

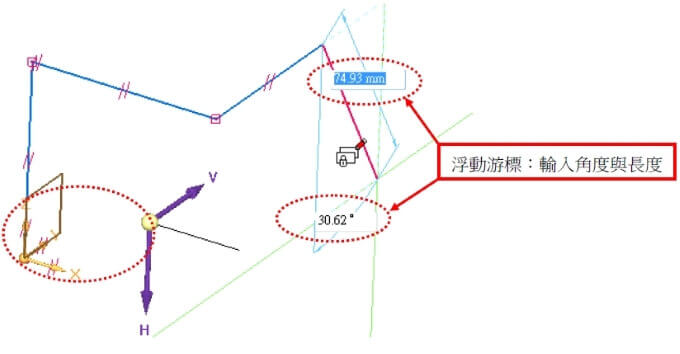

3.繪製草圖:

4.繪製草圖

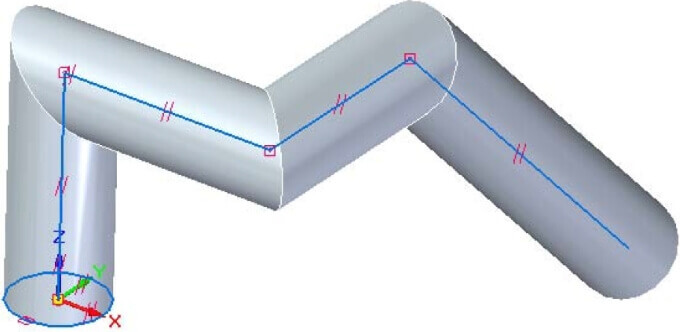

5.掃掠
