在繪製工程圖時,時常會希望能將草圖或是其他的元素顯示出來。

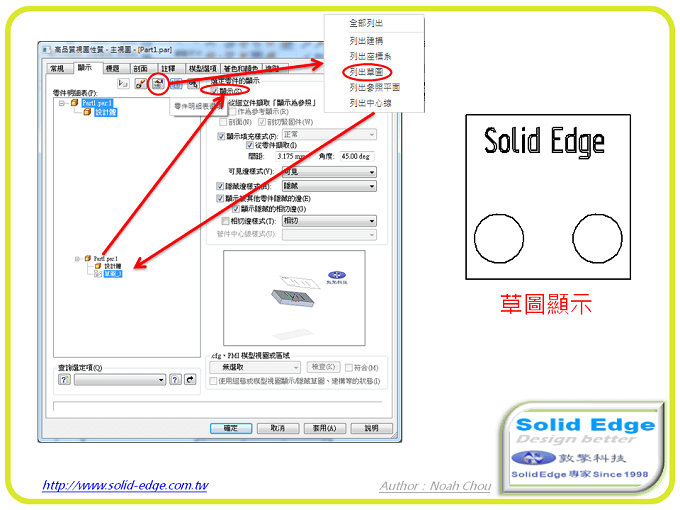

這時候,我們可以在視圖的性質內找到”顯示”的設定,從”顯示”中,我們可以看到”零件明細表選項”的選項。
從零件明細表選項中,我們可以列出不一樣的參考元素(建構、座標系、草圖、參照平面、中心線)。
選擇我們要的參考元素後,在左側的零件明細表樹狀列中可以看到原本沒有顯示的元素。
點選我們要的元素,右側可以選擇”顯示”即可在工程圖中使用我們已有的參考元素。
在繪製工程圖時,時常會希望能將草圖或是其他的元素顯示出來。
這時候,我們可以在視圖的性質內找到”顯示”的設定,從”顯示”中,我們可以看到”零件明細表選項”的選項。
從零件明細表選項中,我們可以列出不一樣的參考元素(建構、座標系、草圖、參照平面、中心線)。
選擇我們要的參考元素後,在左側的零件明細表樹狀列中可以看到原本沒有顯示的元素。
點選我們要的元素,右側可以選擇”顯示”即可在工程圖中使用我們已有的參考元素。
