3D繪圖實務技巧分享-閥體(2)

3D繪圖的工作中,學會指令只是第一步,更重要的是實務應用時的技巧。
我們就以丙級電腦立體製圖檢定的題目為例,來跟大家分享

題目: 152-910302閥體

建一平面於剛剛長出的特徵方向朝外,進入草圖畫一48mm圓,拉伸長出2mm (11

建一平面於剛剛長出的特徵方向朝內,進入草圖畫一52mm圓

建一平面於旁邊的方形特徵上方向朝外,進入草圖畫一46mm圓

最後利用剛剛做的兩張草圖的圓舉昇長出特徵

作一新平面向X軸反方向,距離直徑48mm高2mm圓柱外側平面118mm

建新草圖畫一直徑64mm圓,向X軸正方向拉伸長出,範圍選擇穿透下一個

於長出一圓柱頂端向下21mm建一新平面,繪製斷面輪廓

使用除料向下挖空52mm

於64mm圓柱上挖一直徑36mm孔全部穿透,接著再於同平面上挖一M39X2螺絲孔全孔深

最後做一直孔直徑48mm孔深4mm ,完成第一步驟

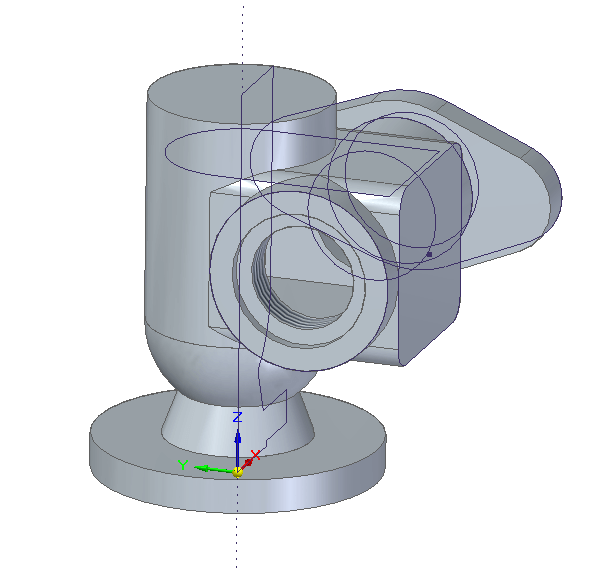

完成後,成果如上
