Solid Edge 如何自訂投影視圖比例

在 Solid Edge 工程圖中建立投影視圖時,
可以在視圖精靈帶狀工具列的「比例」選取投影比例,
但有時候因圖框大小及投影視圖排版的關係,
沒有合適的大小可以挑選時,
可以自行輸入「比例值」,以符合排版求。

Solid Edge 教學

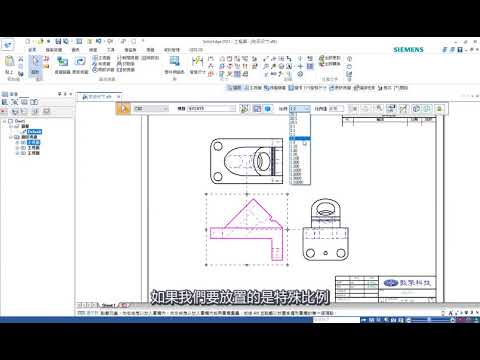

選取修改比例視圖 → 帶狀工具列「比例值」輸入需求比例,例如:「1/3」

(詳細步驟請參考解答影片)

Solid Edge 如何自訂投影視圖比例
