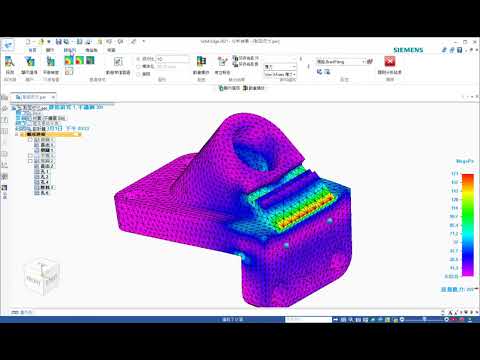

在 Solid Edge 執行應力分析時,
有時候需要比較不同分析條件下的應力結果,
這時候為了方便比較及說明,
會將各個條件下所有分析的應力結果圖放在一起,
在顯示不同分析條件的結果時,
旁邊顏色列設定為一樣的範圍,可以更容易進行比較。
以下說明如何變更顏色列的最大/最小值。
Solid Edge 教學
分析結果環境→「顏色列」頁籤→勾選「使用者定義縮放」→輸入最小值/最大值
(詳細步驟請參考解答影片)
