3D繪圖實務技巧分享-閥體(1)

3D繪圖的工作中,學會指令只是第一步,更重要的是實務應用時的技巧。
我們就以丙級電腦立體製圖檢定的題目為例,來跟大家分享

題目: 152-910302閥體

首先,啟用草圖指令後選重合面點選做草圖的ZX面

進入草圖階段後先做一垂直建構線,接著繪製輪廓

離開草圖環境後利用旋轉長出做出長出一

選定ZX面後作一平行面距離68,開新草圖

繪製一方形輪廓長寬64mm並做導圓角8mm,方形中心點距離XY平面86mm

拉伸長出範圍選擇穿過下一個形成特徵

開新草圖於新平面,該平面距離YZ平面延X軸方向共73mm

畫一直徑64mm圓圓心距離ZX面36mm,
接著畫兩直徑36mm圓於64mm圓左右兩側

兩圓圓心各距離64mm圓圓心38mm,
三圓畫四條相切線連接彼此,刪除多餘線段

拉伸長出12mm朝向YZ面方向

3D繪圖實務-飾品Part1【Solid Edge】【丙製電腦輔助立體製圖】

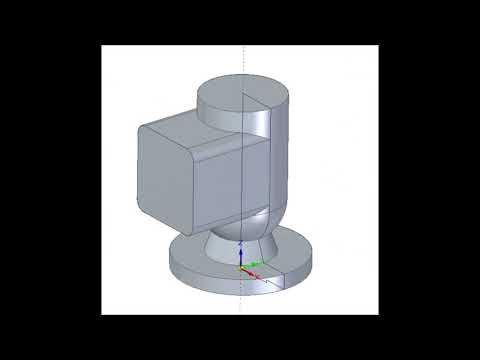

完成後,成果如上
