Solid Edge小秘訣

使用Solid Edge轉存Parasolid檔案格式

Solid Edge 的軟體運算核心(geometric modeling kernel)為 Parasolid
目前版權是由 SIEMENS 所擁有。

Parasolid 是主流的商業軟體運算核心之一,
市面上有超過數百款的CAD/CAM/CAE 軟體,都是使用其為運算核心。

Parasolid 提供 . x_t . x_b 兩種副檔格式,
當需要提供中繼檔給其它軟體時,就可以在 Solid Edge 中另存上述格式提供。

Solid Edge 教學步驟:

使用者可於「另存新檔」時選用「Parasolid」作為中繼檔格式。

Solid Edge 如何轉存Parasolid 格式



轉存 Parasolid 時,請留意需配合對方軟體的Parasolid 版本,
如果是想提供給舊版的Solid Edge,

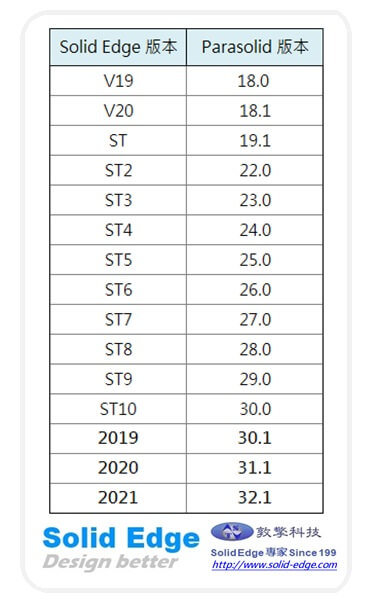

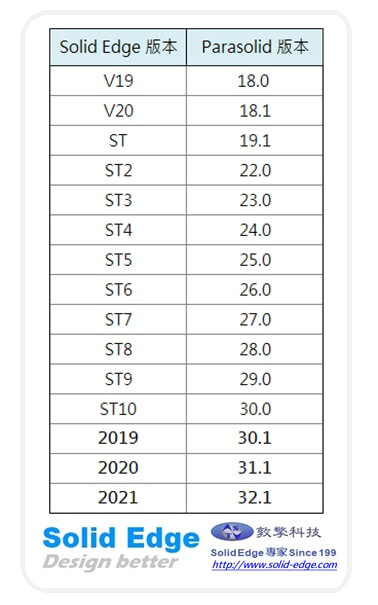

可以參考下列Solid Edge與 Parasolid 版本對照表。

PS:其它軟體的Parasolid版本,請洽詢各別廠商囉。
