Solid Edge小秘訣

組立件中的次零組件如何只移動單一零件?

我們都知道,在組立件環境下只要點選任一零件拖拉方向盤,
就能移動整個次組件,但如果只想移動次組件中的一個零件,該怎麼做呢?

在組立件的環境下,如果要移動次組件,可以選擇任一個零件,拖拉方向盤,即可做移動。

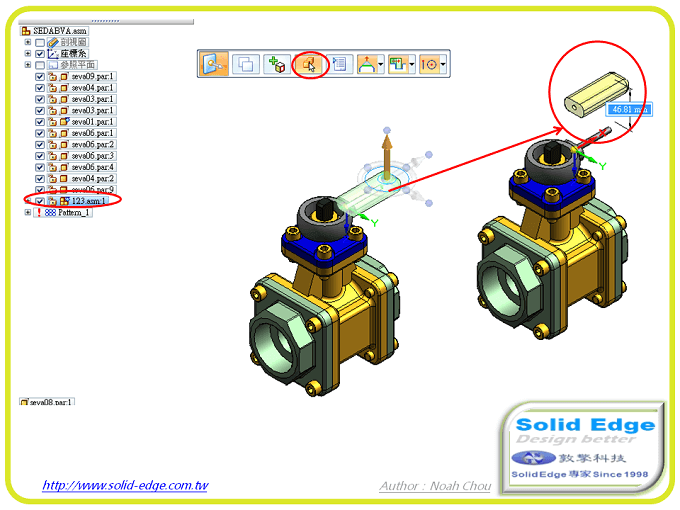

若是要移動次組件的單零件,可以點選"移動 – 移動次組件元件",

這樣就可以移動單零件,不會整個次組件移動。

在〈組立件中的次零組件如何只移動單一零件?〉中有 2 則留言

  1. 組立件中選取零件時,方向盤不見了,導致沒伴法移動零件,請問哪裡可以找到方向盤呢~~

    1. 在頁籤”首頁”>修改,這個群組中,有一個”選定時移動”要開啟
      “PS: 指令圖示就是個幾何方向盤”
