將 Solid Edge 特徵內草圖轉換為草圖特徵

【轉到草圖】是 Solid Edge 2023的新功能，
可以將特徵中的草圖需要提取出來，
讓其他特徵可以參考使用；
或是刪除特徵前將草圖保留下來。

Solid Edge 教學

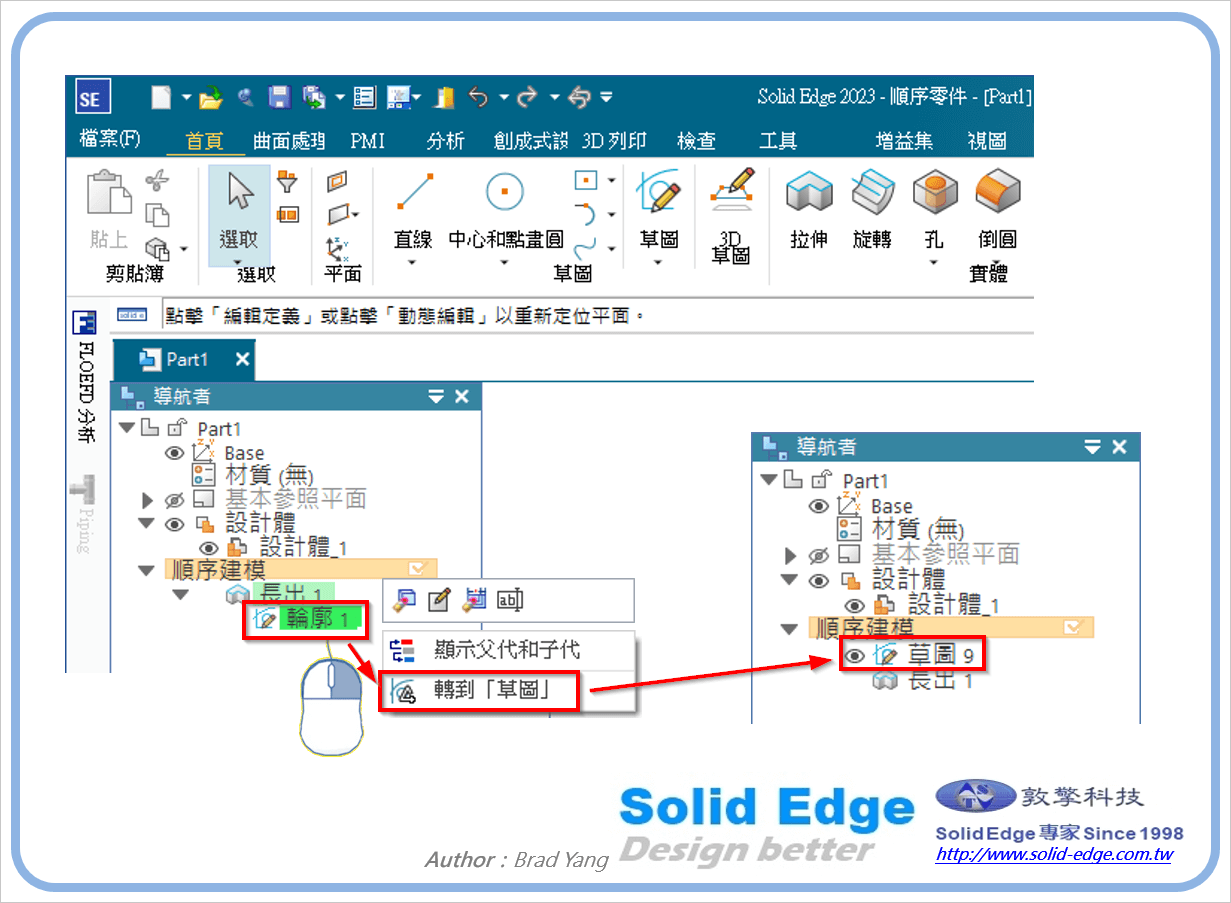

1. 在導航者展開特徵中草圖；
2. 游標移到草圖特徵上，在滑鼠右鍵選單中點擊【轉到「草圖」】；
3. 特徵內草圖提取為獨立草圖特徵。

(詳細步驟請參考以下圖片)
