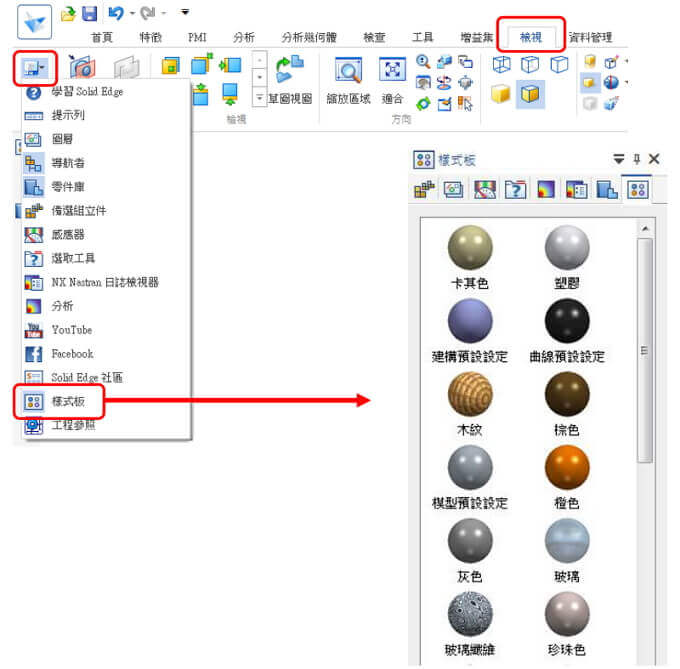

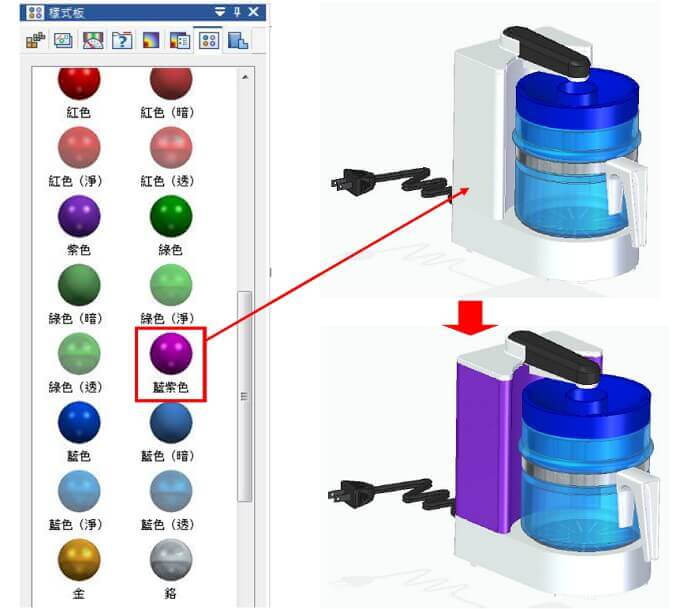

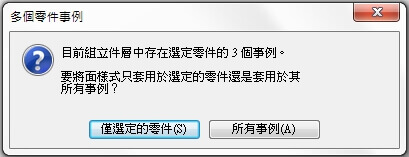

Solid Edge技術通報-在組立件中快速上色 By 敦擎科技15 12 月, 20167 3 月, 2018技術新知 在Solid Edge 組立環境下新增樣式板功能,透過樣式板可直接拖拉色彩球到零件上。 操作步驟: 1.指令位置: 檢視頁籤→顯示:窗格→樣式板 2.使用滑鼠左鍵,點色彩球拖曳到選中零件表面上。 3.在組立件中如果有多個相同的零件, 上色過程中將出現警告訊息 可選單一上色(僅選定的零件)或全部套用上色(所有事例)。 分享此文:按一下以分享至 Facebook(在新視窗中開啟)分享到 Twitter(在新視窗中開啟) 相關
