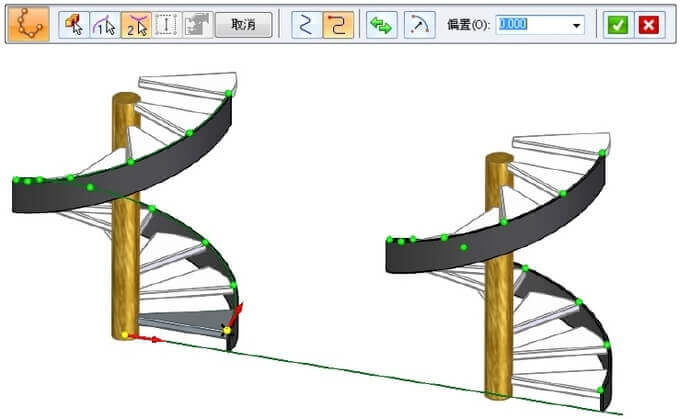

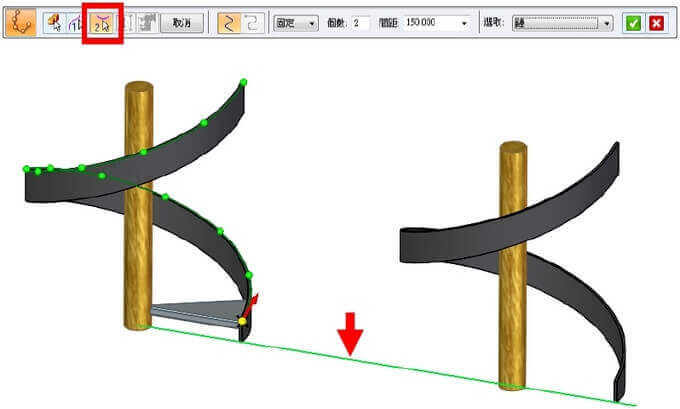

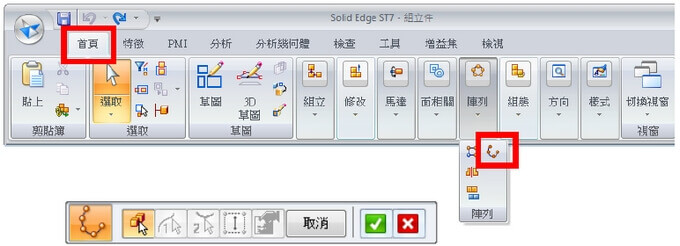

Solid Edge技術通報-沿曲線陣列零件 By 敦擎科技15 8 月, 20157 3 月, 2018技術新知 20 操作步驟: 1.在組立環境中從【首頁】分頁,可找到陣列中的【沿曲線】指令。 2.沿曲線指令可將『一個或多個零件,甚至是整個次組件、框架、管道』做陣列, 過程中可以選擇實體曲線邊,或草圖曲線來完成特徵,做法與零件指令相同。 3.沿曲線陣列功能,允許同時定義『第二條路徑線』完成多個陣列。 當第一個陣列指令選擇完後,接著點選工具列中第二個路徑曲線步驟,選取第二條路徑線定義。 分享此文:按一下以分享至 Facebook(在新視窗中開啟)分享到 Twitter(在新視窗中開啟) 相關
