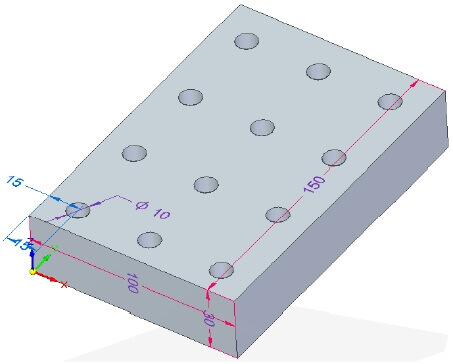

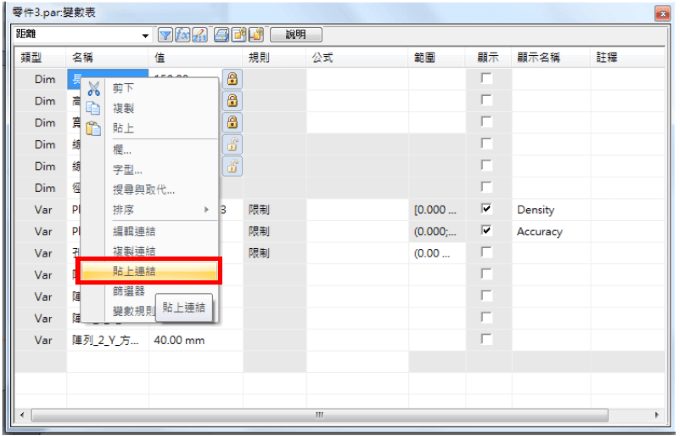

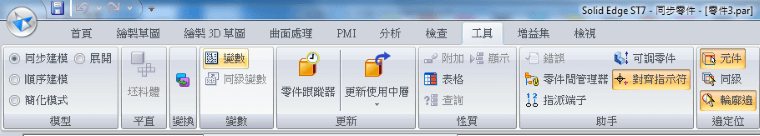

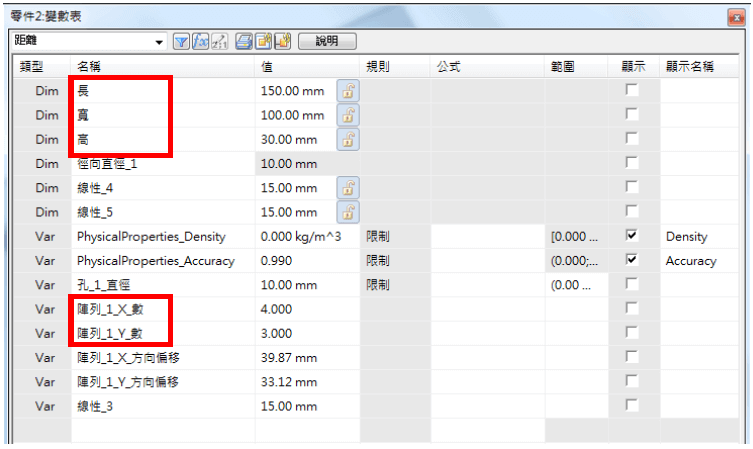

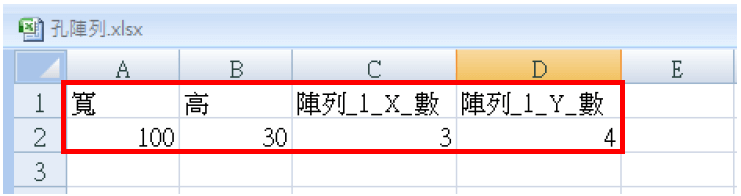

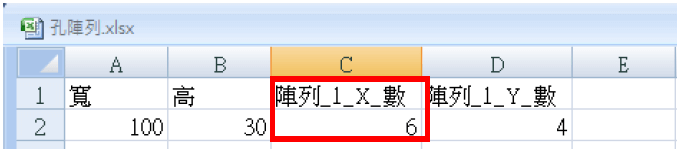

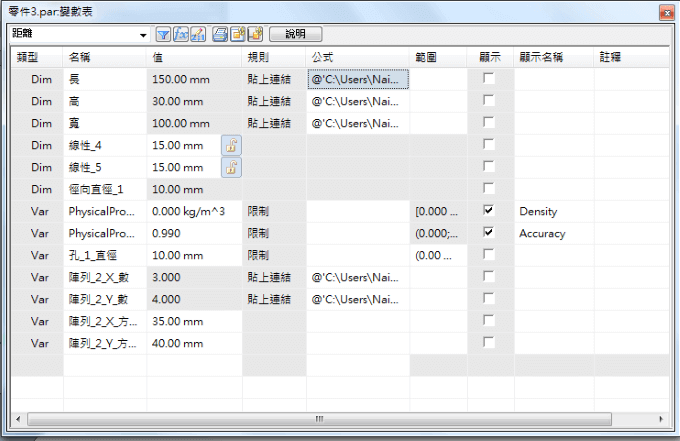

Solid Edge技術通報-運用Excel縮短設計變更時間 By 敦擎科技15 7 月, 20157 3 月, 2018技術新知 在處理檔案編修的過程中,Solid Edge可以透過Excel管理變數, 日後要再設計變更時,即可由Excel變更零件尺寸修改模型縮短設計變更時間。 操作步驟: 1.繪製好零件,並設定重點尺寸 2.啟動變數指令:工具→變數 3.變數表中變更尺寸名稱 4.開啟Excel,key入SE變數表中的名稱與數值 5.將Excel的值複製,並到SE變數表格中貼上連結 6.貼上後公式欄位會帶入鏈結 7.後續只要變更Excel中的值 模型將會立即同步變更,如圖X陣列數量由原先的3變為6 分享此文:按一下以分享至 Facebook(在新視窗中開啟)分享到 Twitter(在新視窗中開啟) 相關
