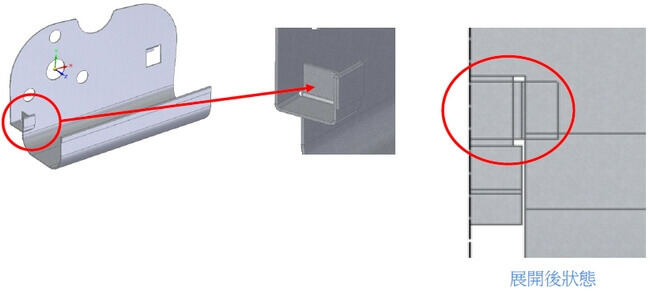

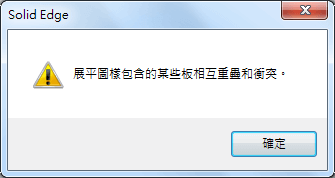

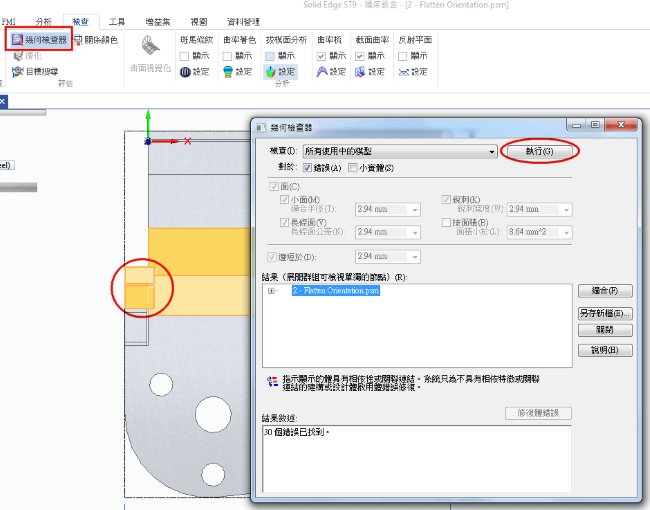

Solid Edge技術通報-鈑金展平圖樣衝突通知 By 敦擎科技15 9 月, 20167 3 月, 2018技術新知 傳統鈑金設計,需由設計人員留意展開後是否有干涉, Solid Edge可以自動偵測鈑金展開圖面的干涉問題,不僅節省時間還能保障設計品質。 操作步驟: 1.當鈑金展平的時候,Solid Edge會自動檢測展開後平板間的衝突。 一旦檢測到衝突,Solid Edge會自動彈出的警告視窗,代表衝突已經存在。 2.可透過執行【幾何檢查器】找尋衝突的地方,產生衝突的位置將會加亮。 分享此文:按一下以分享至 Facebook(在新視窗中開啟)分享到 Twitter(在新視窗中開啟) 相關
