Solid Edge小秘訣

Solid Edge掃掠長出 保持截斷面形狀

在使用Solid Edge 製作掃掠長出時,
截斷面如果沿路徑旋轉而產生扭曲效果時(左圖),可調整為保持截斷面形狀(右圖)

Solid Edge掃略長出是否保持截斷面效果比較

Solid Edge 教學步驟:

Solid Edge針對模型產生時,保有相同的截斷面尺寸功能,

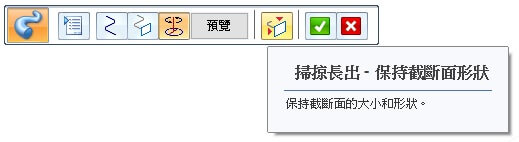

按下軸步驟開啟【保持斷面功能】選擇對應邊線,便可維持截斷面幾何形狀。
