Solid Edge於組立件環境下如何用變數表的功能設定位移距離?

說明:Solid Edge於組立件環境下時,該如何使用變數表來做位移的設定呢?

步驟:

對兩個零件建立配對關係→偏置類型選擇固定 →於工具頁籤下開啟變數表

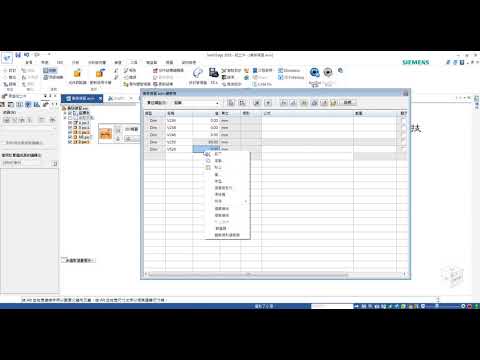

右鍵該變數點選變數規則編輯器→勾選”限制值為”→編輯離散清單(影片示範)→可使用下拉式選單調整距離
