Solid Edge 圓沿著路徑掃掠,要如何設定不顯示切線 ?

Solid Edge 在做圓的路徑掃掠,

如果路徑中有三種線段,直線→圓弧→直線,

線段中,直線到圓弧的接觸點上,在3D模型上會顯示切線。

但因為組裝關係,需給製造商製作,

擔心製造商誤以為它是由一個短管跟一個圓弧管做焊接,

那要怎麼設定才不會顯示切線呢?

Solid Edge教學

步驟設定如下:

首頁→掃掠→面接合選擇 ” 完全接合 “即可

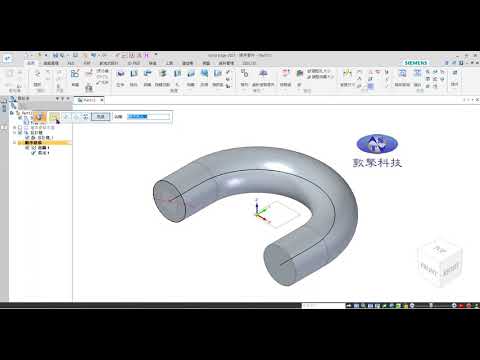

(設定影片如下)

Solid Edge 圓沿著路徑掃略要如何設定不顯示切線
