Solid Edge 如何建立可變更顯示設定的局部詳圖

在 Solid Edge 工程圖中,
局部詳圖的預設顯示方式,會跟參考的投影視圖一樣。
如果希望參考的投影視圖是顯示帶邊著色,
而局部詳圖則是顯示線框,
可以在建立局部詳時,啟用「獨立局部詳圖」功能,
就可以變更局部詳圖的顯示設定。

Solid Edge 教學

工程圖環境:

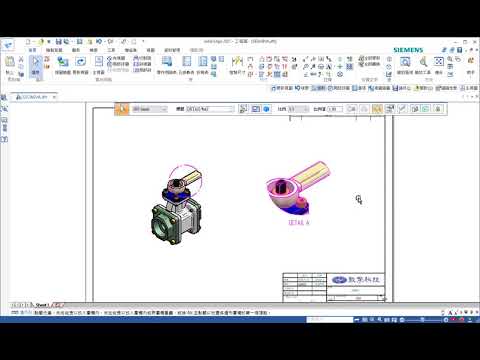

1. 【局部詳圖】 → 帶狀工具列啟用「獨立局部詳圖」 → 選取局部詳圖參考及範圍 → 放置局部詳圖
2. 選取局部詳圖 → 帶狀工具列變更「著色選項」設定 → 點擊「更新視圖」,完成投影視圖更新。

(詳細步驟請參考解答影片)



Solid Edge 如何建立可變更顯示設定的局部詳圖

延伸閱讀

Solid Edge 如何建立呈現不同著色選項的局部詳圖

Solid Edge 局部詳圖如何自訂輪廓

局部詳圖製做後Solid Edge如何自修改其顯示位置
