Solid Edge技術通報-模擬刀具加工

問題情境:
以往在Solid Edge上想要表現出實際刀具加工的特徵,透過掃略是不容易達成,
這包含斷面及路徑規畫要花上很多時間;現在透過實體掃略的功能,
可以配合多主體模擬刀具加工,讓檔案更貼近真實加工機的加工行為。

操作步驟:

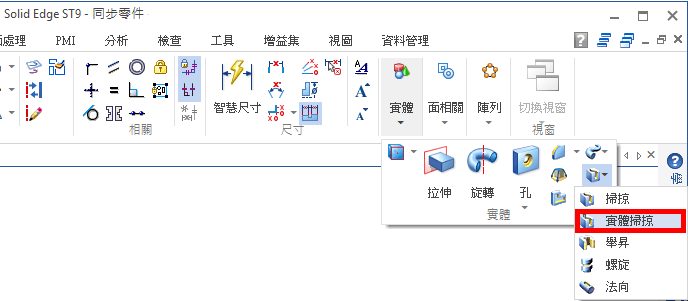

1.指令位置如圖所示

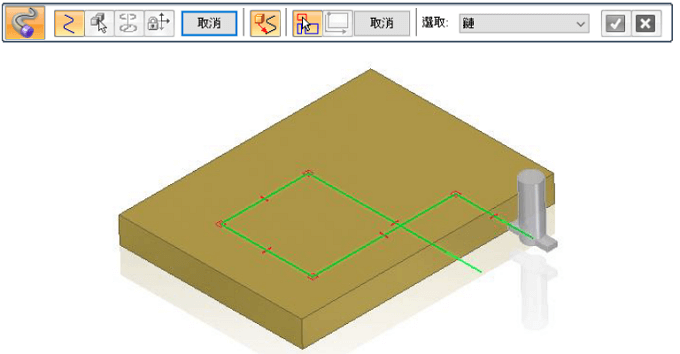

2.啟動指令後,首先選取要掃略的路徑。(亮綠色的線段)

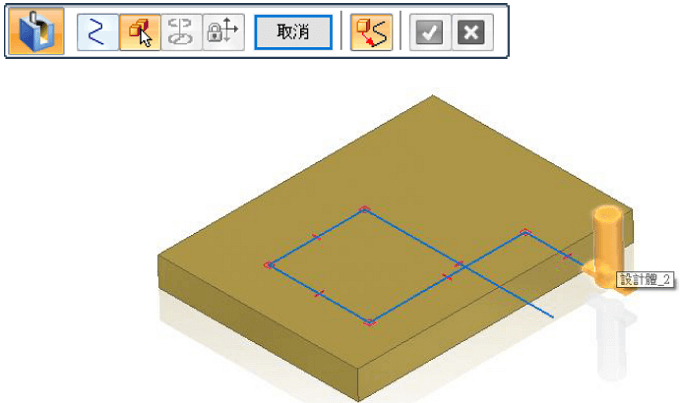

3.選擇刀具(亮橘色的實體)

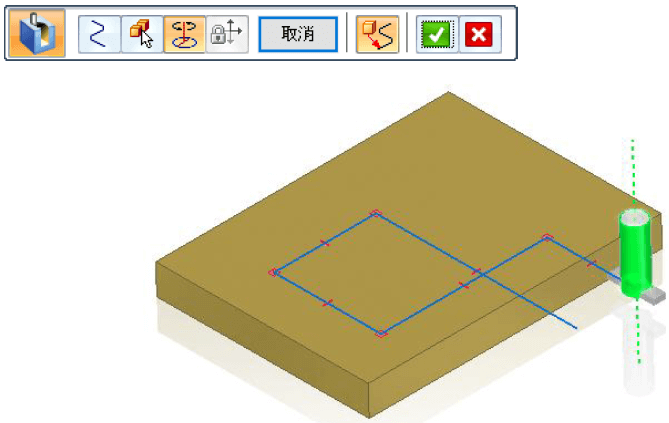

4.接著,選擇旋轉軸心

5.圖片為模擬刀具沿路徑加工的結果
